La transformation des produits laitiers ne laisse aucune place à l’erreur. La fiabilité des équipements détermine la sécurité des produits, leur durée de conservation et la rentabilité des installations. La transition du lait cru vers un produit prêt à être commercialisé est une opération mécanique complexe. Choisir le bon équipement de transformation du lait pasteurisé nécessite d'équilibrer une conformité réglementaire stricte, notamment les normes FDA, PMO et EHEDG, avec l'efficacité énergétique et un débit évolutif. Ce guide fournit une ventilation technique complète des machines requises. Nous établissons un cadre fondé sur des données probantes pour évaluer un fabricant de ligne de production de lait pasteurisé pour votre établissement. Vous apprendrez à spécifier les composants, à éviter les échecs d'intégration courants et à garantir que votre usine fonctionne avec une efficacité thermique maximale.
- L'intégration du système est essentielle : un système performant ligne de production de lait frais repose sur une intégration transparente entre la réception du lait cru, le traitement thermique et l'emballage, fortement dépendant des systèmes automatisés de nettoyage en place (CIP).
- L'efficacité thermique stimule les dépenses d'exploitation : La conception du pasteurisateur (en particulier la section régénérative de l'échangeur thermique à plaques) dicte les taux de récupération d'énergie, qui sont le principal facteur de coûts opérationnels à long terme.
- L'évolutivité nécessite une conception modulaire : la sélection d'équipements dotés de capacités modulaires évite des goulots d'étranglement structurels coûteux lors de l'augmentation de la production.
- La vérification des fournisseurs va au-delà des dépenses en capital : un outil fiable fournisseur d'usine de pasteurisation du lait doivent être évalués sur les certifications en génie mécanique, le support post-installation, la disponibilité des pièces de rechange et l’ingénierie de conformité.
Critères de réussite pour une ligne de production de lait frais
La sécurité microbienne et la conformité réglementaire sont des références non négociables. Les installations nécessitent une létalité thermique vérifiable grâce à des contrôles stricts de durée et de température. La conception sanitaire, conforme aux normes sanitaires 3-A ou EHEDG, garantit que le système empêche l'hébergement de bactéries. Vous ne pouvez pas faire de compromis sur ces normes d’ingénierie. Chaque soudure, vanne et raccord de tuyauterie doit répondre aux spécifications sanitaires pour éviter les zones de contamination.
L’optimisation du rendement et la réduction des déchets impactent directement vos marges. La minimisation des pertes de produits lors des changements de produit, des cycles CIP et des phases de séparation permet de maintenir les opérations au plus juste. Nous examinons de près le routage des tuyaux et les matrices de vannes pour éliminer les zones mortes où le lait reste piégé. Des systèmes de récupération efficaces poussent le lait résiduel dans les lignes avant le début des cycles de nettoyage, économisant ainsi des milliers de litres chaque année.
L’efficacité énergétique et utilitaire encadre le succès mécanique de la ligne. L’optimisation du chauffage à la vapeur ou à l’eau chaude et du refroidissement à l’eau glacée ou au glycol garantit une charge thermique équilibrée. Un système bien conçu récupère sa propre chaleur, réduisant considérablement la charge sur les chaudières et les refroidisseurs de votre installation.
La cohérence des produits définit le succès opérationnel. Le maintien de profils uniformes de teneur en matières grasses, de texture et de saveur, lot après lot, renforce la confiance des consommateurs. Des capteurs en ligne automatisés et des boucles de contrôle précises garantissent que chaque carton quittant l'installation correspond exactement aux spécifications de votre produit.
| Mesure de performances | Norme cible | Exigence d'ingénierie |
| Létalité thermique | 72°C pendant 15 secondes (HTST) | Tube de maintien calibré et vanne de dérivation de débit |
| Récupération de chaleur | Jusqu'à 95% | Section régénératrice optimisée dans l’échangeur de chaleur à plaques |
| Standardisation des graisses | Précision de ±0,05 % | Séparateur centrifuge automatisé avec densimètres en ligne |
| Efficacité de refroidissement | Chute rapide jusqu'à 4°C | Intégration de glycol ou d'eau glacée dans la section PHE finale |

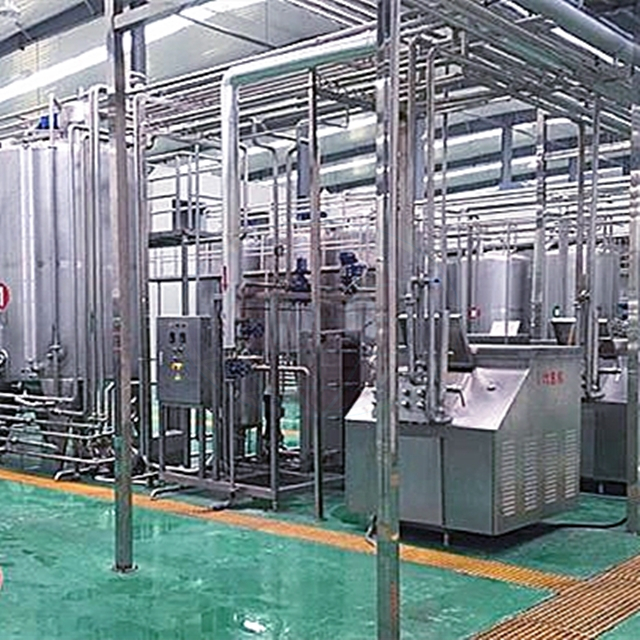

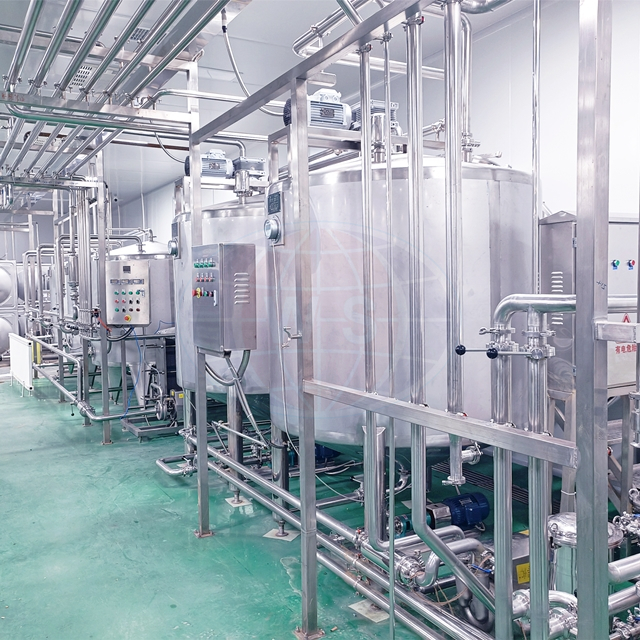

Équipement de traitement du lait pasteurisé de base : répartition étape par étape
1. Réception, filtration et stockage du lait cru
Le lien essentiel entre les systèmes de traite au niveau de la ferme et le quai de réception de l’usine de transformation garantit dès le départ la surveillance de la chaîne du froid. Vous devez suivre avec précision la consommation de matières premières pour gérer les stocks et le rendement.
- Systèmes de pesée et de pompage du lait : utilisez des pompes centrifuges sanitaires conçues pour un faible cisaillement afin d'éviter d'endommager la matière grasse du lait. Installez des débitmètres massiques précis ou des réservoirs de pesée équipés de cellules de pesée pour enregistrer avec précision les volumes d'admission.
- Filtres doubles (systèmes de filtration duplex) : installez des filtres doubles parallèles pour éliminer en continu les impuretés physiques, les insectes et les sédiments. Vous pouvez basculer le débit entre les filtres sans arrêter la ligne de réception, permettant ainsi aux opérateurs de nettoyer un filtre pendant que l'autre reste actif.
- Clarificateurs centrifuges : Parfois, les filtres duplex ne suffisent pas. Un clarificateur centrifuge élimine les cellules somatiques et les sédiments fins du lait cru grâce à une rotation à grande vitesse. Cette étape améliore l’attrait visuel et la stabilité en conservation du produit final.
- Réservoirs de stockage de lait cru réfrigérés (silos) : Un refroidissement rapide en dessous de 4°C est obligatoire. Utiliser des silos à enveloppe avec agitation douce. Un mélange agressif provoque des dommages physiques aux graisses et un barattage, ce qui ruine la texture du lait avant même qu'il n'atteigne le pasteurisateur.
2. Préchauffage, normalisation et homogénéisation
Le lait cru est préchauffé à des températures optimales, généralement entre 55°C et 65°C. Cette plage thermique spécifique est nécessaire pour une séparation et une homogénéisation efficaces des graisses. Le chauffage réduit la viscosité du lait, permettant aux processus mécaniques de fonctionner efficacement.
Les séparateurs centrifuges agissent comme des unités de normalisation. Ils écrément le lait et standardisent la teneur en matières grasses selon les spécifications exactes du produit. Que vous produisiez du lait entier, demi-écrémé ou écrémé, le séparateur élimine l'excès de crème en fonction des lectures de densité en ligne. La précision de cet équipement dicte votre capacité à contrôler les formulations des produits.
Les homogénéisateurs à haute pression décomposent les globules gras pour éviter le crémage. Les homogénéisateurs à plusieurs étages forcent le lait à travers des espaces étroits sous une pression extrême. Lors de l'évaluation de ces unités, examinez la cohérence de la pression, la métallurgie du bloc de vannes et les intervalles de maintenance. Les pièces à forte usure telles que les pistons et les joints doivent être remplacées régulièrement, l'accessibilité est donc un facteur majeur de conception.
3. L'unité de pasteurisation (traitement thermique)
Le pasteurisateur est le cœur de l'usine. Les échangeurs de chaleur à plaques (PHE) comportent des sections de chauffage, de régénération et de refroidissement. La section régénérative favorise l’efficacité énergétique. Les équipements de pointe permettent de récupérer jusqu'à 95 % de chaleur en utilisant du lait pasteurisé chaud pour préchauffer le lait cru froid entrant. Cet échange thermique réduit considérablement la vapeur nécessaire au chauffage final et l'eau glacée nécessaire au refroidissement final.
Les tubes de maintien respectent des exigences strictes en matière de dimensions et de dimensionnement. Ils garantissent que le lait reste à la température cible en fonction de la vitesse et du débit du flux. Pour les systèmes HTST, il s'agit généralement de 72°C pendant 15 secondes. La longueur et le diamètre du tube sont calculés mathématiquement et vérifiés lors de la mise en service pour garantir une pasteurisation légale.
Les vannes de dérivation de débit (FDV) sont des composants de sécurité à sécurité intégrée. Si la température descend en dessous de la limite légale, le FDV redirige automatiquement le lait sous-température vers le réservoir d'équilibrage avant qu'il ne puisse atteindre la ligne de conditionnement. Cela évite que les produits non pasteurisés ne contaminent les équipements en aval.
Les sections de pré-refroidissement et de refroidissement gèrent le refroidissement post-pasteurisation. Ils réduisent rapidement la température du lait à 4°C, préservant ainsi l’intégrité structurelle et la durée de conservation du produit. Un refroidissement rapide arrête la dégradation thermique des protéines et des vitamines.
4. Stockage et emballage du tampon
Le stockage du lait pasteurisé nécessite des réservoirs tampons isolés aseptiques ou ultra-propres. Ces réservoirs tampons contiennent du lait transformé avant le remplissage, maintenant ainsi des contrôles stricts de température. Ils agissent comme un tampon entre le flux continu du pasteurisateur et le fonctionnement intermittent des machines de remplissage.
Les machines de remplissage et de conditionnement doivent maintenir la chaîne du froid. Les systèmes de remplissage propre fonctionnent pour les produits à durée de conservation standard. Les systèmes de remplissage ultra-propres utilisent une filtration HEPA et des matériaux d'emballage stérilisés pour empêcher la contamination environnementale post-pasteurisation, prolongeant ainsi considérablement la durée de conservation. Le choix de l'équipement d'emballage dépend entièrement de votre marché cible et de votre rayon de distribution.
Dimensions d'évaluation : fonctionnalités-résultats et évolutivité
L'automatisation et l'intégration SCADA font passer les opérations des commandes manuelles aux systèmes basés sur PLC. L'enregistrement automatisé des données garantit les rapports de conformité, le suivi des lots et réduit les erreurs de l'opérateur. Vous bénéficiez d'une visibilité en temps réel sur les positions des vannes, les vitesses des pompes et les tendances de température. Ces données sont inestimables pour résoudre les problèmes mécaniques et optimiser les calendriers de production.
La compatibilité Clean-in-Place (CIP) est une mesure d’évaluation majeure. Évaluez l’équipement en fonction de sa capacité à s’auto-nettoyer sans démontage. Une bonne intégration CIP entraîne une réduction des temps d’arrêt entre les cycles de production. Il réduit la consommation de produits chimiques et d’eau grâce au dosage et à la récupération automatisés. Plus important encore, il garantit l’assainissement grâce à des recettes de nettoyage reproductibles et validées qui éliminent les erreurs humaines.
L’évolutivité de la capacité et du débit dicte la viabilité à long terme. Évaluez si l’équipement peut gérer de futures augmentations de volume. L'achat de cadres d'échangeur de chaleur surdimensionnés vous permet d'ajouter des plaques supplémentaires ultérieurement. Le dimensionnement des canalisations pour des débits plus élevés lors de la construction initiale évite des goulots d'étranglement structurels coûteux à l'avenir. La planification de l'expansion pendant la phase de conception initiale permet d'économiser des coûts de mise à niveau considérables.
Compromis et facteurs influençant la valeur
La pasteurisation HTST (continue) et par lots présente un compromis clair. Les pasteurisateurs par lots ont des coûts initiaux inférieurs et conviennent aux petites exploitations laitières traitant des volumes limités. HTST offre une efficacité énergétique, une utilisation de l’encombrement et un débit largement supérieurs pour les opérations à l’échelle commerciale. Les systèmes batch chauffent et refroidissent le même récipient, gaspillant d'énormes quantités d'énergie, tandis que les systèmes HTST fonctionnent en continu avec une récupération de chaleur élevée.
Les lignes conçues sur mesure impliquent des coûts initiaux plus élevés et des délais de livraison plus longs. Les skids modulaires standard offrent un déploiement plus rapide, une fiabilité testée en usine et un encombrement réduit. Les patins arrivent pré-câblés et pré-canalisés, ce qui réduit considérablement le temps d'installation. Des lignes personnalisées sont nécessaires pour les installations massives et très complexes, mais les skids modulaires s'adaptent parfaitement à la majorité des usines de transformation de taille moyenne.
Les dépenses d’investissement initiales par rapport aux dépenses d’exploitation à long terme nécessitent une analyse minutieuse. Investir dans des composants haut de gamme augmente les coûts initiaux mais réduit considérablement les factures de services publics et la maintenance sur un cycle de vie de 10 ans. Les moteurs à plus haut rendement, le chauffage régénératif avancé et les matrices de vannes durables sont rentabilisés grâce à des économies d'énergie quotidiennes et à une réduction des temps d'arrêt.
| Type de système | Application idéale | Avantage principal | Principale limite |
| Pasteurisateur par lots | Micro-laiteries, fermes artisanales | Faible investissement initial | Consommation d'énergie élevée par litre, débit lent |
| Skid modulaire HTST | Usines commerciales de moyenne à grande taille | Haute récupération d'énergie, installation rapide | Exigence de capital initial plus élevée |
| Ligne conçue sur mesure | Installations multiproduits complexes et à grande échelle | Adapté à l'empreinte exacte du bâtiment | Délais de livraison longs, montage sur site complexe |
Risques de mise en œuvre et stratégies d’atténuation
Le déploiement d'une nouvelle installation de transformation implique des risques mécaniques et logistiques importants. Vous devez anticiper ces défis dès la phase de planification.
- Inadéquation des services publics : le sous-dimensionnement des services publics des installations, tels que la capacité de la chaudière, le tonnage du refroidisseur ou l'air comprimé, ruine les calendriers de production. Atténuation : effectuez un audit complet des services publics avant de finaliser les spécifications de l'équipement. Assurez-vous que votre usine peut gérer la charge de pointe pendant les cycles CIP.
- Échecs d’intégration entre unités multifournisseurs : l’achat d’équipements disparates entraîne des pannes de communication. Atténuation : utilisez un intégrateur unique ou exigez des protocoles de communication standardisés comme IO-Link ou Ethernet/IP sur toutes les machines.
- Retards d’assemblage et d’installation : La tuyauterie du site et l’assemblage mécanique dépassent souvent le calendrier prévu. Atténuation : associez-vous à un fabricant qui pré-assemble, câble et teste le système sur des skids avant l'expédition.
- Lacunes en matière de compétences des opérateurs : une mauvaise manipulation des machines sophistiquées entraîne des temps d'arrêt et des pertes de produits. Atténuation : exiger une formation complète sur site et des procédures opérationnelles standard (POS) accessibles dans le contrat d'approvisionnement.
Vérification d'un fabricant de ligne de production de lait pasteurisé
La sélection d’un fournisseur fiable va au-delà de la comparaison des devis. Recherchez une expertise éprouvée du secteur. Exigez des études de cas vérifiables dans le domaine laitier en particulier, et pas seulement dans la transformation générale des aliments liquides. Les produits laitiers présentent des caractéristiques uniques d’encrassement des graisses et des protéines qui nécessitent une ingénierie spécialisée. Les équipements conçus pour le jus ou l’eau échoueront dans un environnement laitier.
Les certifications de conformité et d’ingénierie sanitaire sont obligatoires. Un fournisseur crédible doit fournir une documentation conforme aux normes ASME, 3-A, CE ou EHEDG selon votre région. Examinez leurs journaux de soudage et leurs certificats de matériaux pour vous assurer qu'ils utilisent l'acier inoxydable 304 ou 316L de manière appropriée.
Les capacités d'assemblage, de test et de mise en service distinguent les fournisseurs de premier plan des fabricants de base. Assurez-vous que le fabricant propose des tests d'acceptation en usine (FAT) et des tests d'acceptation sur site (SAT) pour vérifier les performances mécaniques avant l'approbation finale. Vous devriez voir l’équipement fonctionner avec de l’eau à l’usine avant son expédition.
Le support après-vente et les accords de niveau de service (SLA) assurent le bon fonctionnement de votre usine. Évaluez l'inventaire des pièces de rechange du fabricant, les temps de réponse garantis des techniciens et les capacités de dépannage des automates à distance. Une machine en panne pendant une semaine en attente d'un sceau exclusif vous coûtera plus cher que les économies d'équipement initiales.
Conclusion
Une chaîne de production de lait frais réussie est un système holistique, et pas seulement un ensemble de réservoirs et de tuyaux déconnectés. Limitez les fournisseurs en donnant la priorité à ceux qui offrent une efficacité de régénération élevée, des conceptions de skids modulaires pré-assemblées et une documentation de conformité solide.
- Compilez vos besoins quotidiens exacts en matière de débit et vos débits de pointe.
- Auditez les capacités de services publics existantes de votre installation, en particulier la vapeur et l'eau réfrigérée.
- Rédigez une demande de devis (RFQ) détaillée décrivant vos normes sanitaires et vos besoins en automatisation.
- Demandez les protocoles FAT et SAT auprès de vos fournisseurs présélectionnés.
FAQ
Q : Quel est l’équipement minimum nécessaire pour commencer à transformer du lait pasteurisé ?
R : Pour les start-ups à micro-échelle ou au niveau de l'exploitation agricole, vous avez besoin d'un réservoir d'équilibrage, d'une unité de pasteurisation, d'un système de refroidissement et de machines d'emballage de base. Vous avez également besoin d’une source fiable d’eau chaude ou de vapeur et d’eau réfrigérée pour faire fonctionner les cycles thermiques.
Q : De quelle surface au sol une chaîne de production commerciale de lait frais a-t-elle besoin ?
R : Les besoins en espace varient en fonction de la capacité. Les silos de stockage nécessitent un dégagement vertical important, tandis que les skids de traitement nécessitent des zones de sol dédiées avec un drainage adéquat. Une petite ligne modulaire peut nécessiter 1 000 pieds carrés, tandis que les grandes opérations nécessitent une grande superficie pour les réservoirs tampons et l'emballage.
Q : Quelle est la différence entre les équipements de traitement HTST et UHT ?
R : HTST utilise des températures plus basses (72 °C) pendant une courte période, ce qui nécessite un stockage réfrigéré pour le produit final. L'UHT utilise des températures ultra-élevées (135°C+) pour stériliser le lait et nécessite des machines de conditionnement aseptique spécialisées pour le stockage à température ambiante.
Q : Comment choisir le bon fournisseur d’usine de pasteurisation du lait ?
R : Concentrez-vous sur leur expérience spécifique dans l'industrie laitière, la disponibilité d'une assistance locale, leurs capacités en ingénierie mécanique et le strict respect de la conformité de la conception sanitaire. Demander des références aux usines laitières actives utilisant leurs équipements.
Q : Les équipements de transformation du lait pasteurisé peuvent-ils traiter d’autres produits laitiers ?
R : Oui, les lignes peuvent souvent être adaptées au yaourt, au lait fermenté ou au lait aromatisé. Cela nécessite l'ajout de fermenteurs spécialisés, de cuves de mélange et d'unités de dosage pour des ingrédients tels que les préparations de fruits ou les sirops de sucre.
Q : Quelle quantité d’eau et d’énergie un système CIP consomme-t-il ?
R : La consommation varie selon la taille de l'usine, mais les systèmes CIP automatisés modernes récupèrent et réutilisent l'eau et les produits chimiques. Cette conception multi-réservoirs minimise considérablement l’impact environnemental et réduit les coûts quotidiens des services publics par rapport aux méthodes de nettoyage à usage unique.
