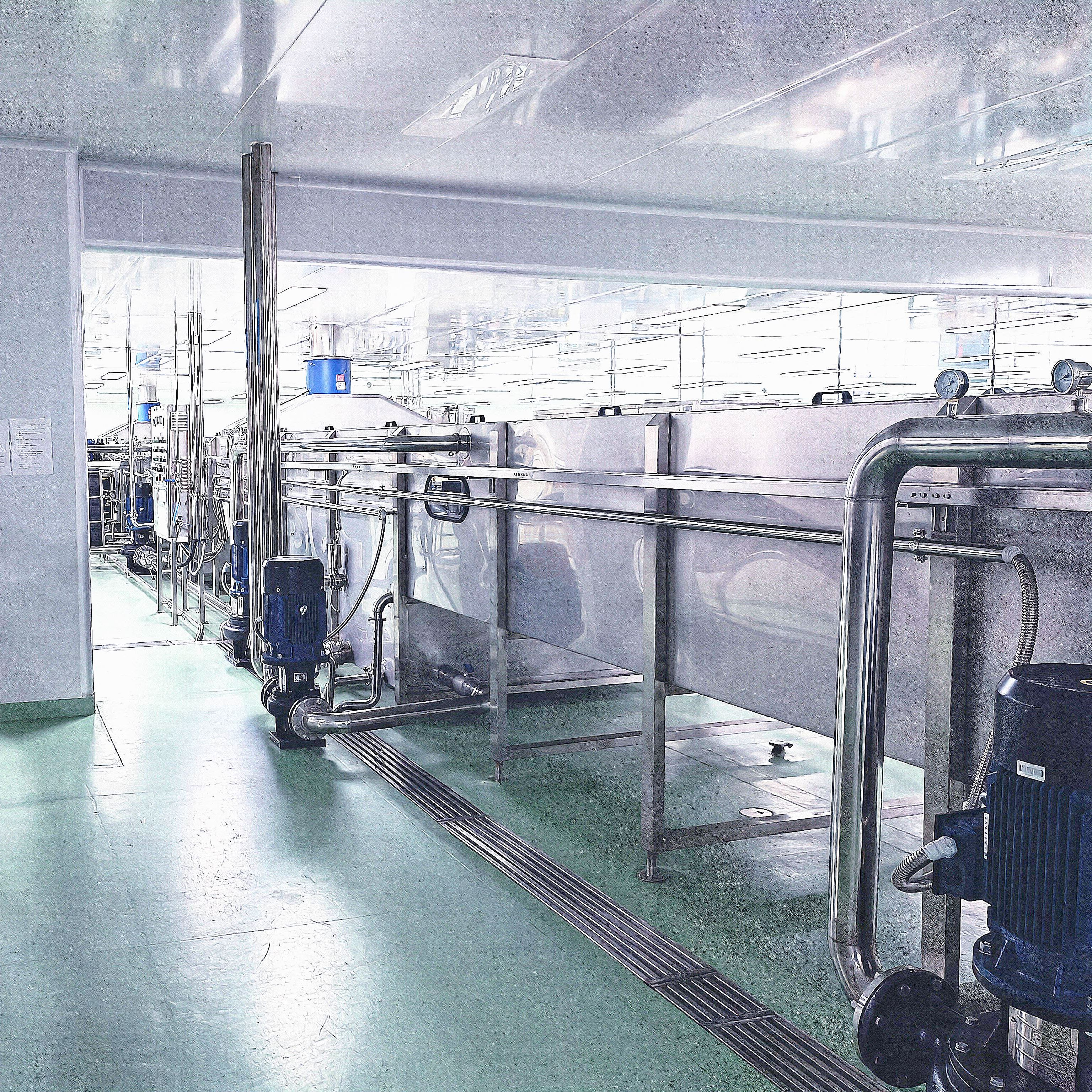

La perte de CO2 avant le remplissage a un impact direct sur vos résultats financiers en raison de produits non conformes aux spécifications, de gaspillage de gaz, de mousse excessive et d'une durée de conservation réduite. Lorsqu’une boisson se vide avant d’atteindre la bouteille, les responsables des installations accusent souvent les valves de remplissage. Cependant, la cause profonde se situe généralement en amont. La phase de transfert entre le carbonateur et le bol de remplissage est celle où les changements thermodynamiques ou les défaillances mécaniques éliminent le dioxyde de carbone du liquide.
Pour résoudre ce problème, vous devez auditer l’ensemble de votre architecture système. Les pics de température, les chutes de pression et les turbulences mécaniques brisent l’équilibre délicat nécessaire au maintien de la dissolution du gaz. Ce guide d'évaluation technique vous aide à identifier les goulots d'étranglement cachés dans votre installation. Vous apprendrez à diagnostiquer les pannes de refroidissement, à évaluer la géométrie des canalisations et à déterminer s'il faut moderniser les composants ou investir dans un système moderne. ligne de production de boissons gazeuses est la voie la plus viable pour protéger la qualité des produits.
Points clés à retenir
- Interdépendance de la température et de la pression : le respect strict de la loi de Henry, à savoir le maintien des liquides au frais (généralement entre 2 °C et 4 °C) et sous une contre-pression stable, n'est pas négociable pour la rétention des gaz.
- Le rôle de la désaération : des niveaux élevés d'oxygène dissous (OD) déplacent le CO2 ; la désaération en eau profonde est une condition préalable à une carbonatation stable.
- L'agitation mécanique est l'ennemi : une mauvaise géométrie des canalisations, des changements brusques de diamètre et un pompage inefficace introduisent des turbulences, provoquant la libération prématurée du CO2 de la solution.
- Impact sur le cycle de vie de l'équipement : la dégradation des joints d'une ancienne machine de fabrication de boissons gazeuses ou d'un réservoir tampon compromet directement la pressurisation du système, entraînant des micro-fuites et des fuites de gaz.
- Les mises à niveau stratégiques génèrent un retour sur investissement : la transition vers une technologie de remplissage isobare moderne et des vannes de commande proportionnelles automatisées réduit considérablement le gaspillage de produits et améliore l'efficacité globale de la ligne.
La physique de la carbonatation : pourquoi le CO2 s'échappe tôt
Réalités thermodynamiques (loi de Henry)
La solubilité des gaz est dictée par la loi de Henry. Ce principe stipule que la quantité de gaz dissous dans un liquide est proportionnelle à sa pression partielle au-dessus du liquide. La température et la pression sont ici strictement interdépendantes. Lorsque la température augmente, la capacité du liquide à retenir le CO2 dissous diminue instantanément. À l’inverse, si la pression du système chute, le gaz se dilate et s’échappe de la solution. Le maintien d'un environnement réfrigéré et d'une contre-pression élevée est obligatoire pour maintenir le dioxyde de carbone enfermé dans la matrice de la boisson. Les exploitants d'usine doivent surveiller ces variables en permanence. Un écart d'un degré Celsius peut provoquer une formation massive de mousse au niveau du bol de remplissage.
Oxygène dissous (OD) et rôle de la désaération de l'eau
L'air ou l'oxygène résiduel dans votre approvisionnement en eau agit comme une barrière physique contre la carbonatation. Ces gaz occupent les sites de liaison potentiels dont le CO2 a besoin pour se dissoudre efficacement. Intégrer un dégazeur sous vide au sein de votre ligne de production de boissons est obligatoire pour les opérations à grande vitesse. La désaération en eau profonde réduit les niveaux d'OD, les maintenant idéalement en dessous de 10 à 30 parties par milliard (ppb). Lorsque vous éliminez les gaz concurrents, vous garantissez une stabilité maximale de la carbonatation et évitez une évasion prématurée pendant la phase de transfert. Les opérateurs doivent tester quotidiennement les niveaux d’OD au point de rejet du traitement de l’eau.
Le rôle des sites de nucléation
Le dioxyde de carbone a besoin d’un déclencheur pour s’échapper d’un liquide sous pression. Les imperfections microscopiques de votre tuyauterie agissent comme ces déclencheurs, appelés sites de nucléation. Les particules présentes dans le sirop de boisson ou les poches d’air emprisonnées remplissent exactement la même fonction. Lorsque le liquide s'écoule sur une surface rugueuse ou rencontre des débris, l'agitation physique incite le CO2 à former des bulles et à se séparer de la phase liquide bien avant que le produit n'atteigne le bol de remplissage. De mauvais travaux de soudure sur les canalisations sanitaires laissent souvent des scories ou des joints rugueux qui agissent comme des zones de nucléation massives.
Principales causes de perte de CO2 dans une chaîne de production de boissons
Contrôle de température inadéquat et pannes de refroidissement
Les échangeurs de chaleur sous-dimensionnés ou défaillants sont souvent responsables de pertes de gaz. Si le refroidisseur ne peut pas gérer le débit, la température du liquide augmente, chassant le CO2 de la solution. Un gain thermique se produit également lors du transfert du produit. Les tuyaux non isolés reliant le carbonateur et la remplisseuse absorbent rapidement la chaleur ambiante. Les ingénieurs de l'usine doivent s'assurer que toutes les conduites de transfert sont correctement gainées ou isolées.
Ceci est particulièrement difficile dans un ligne de production de boissons énergisantes. Les sirops complexes à Brix élevé nécessitent une gestion thermique agressive pour maintenir leur solubilité par rapport à l'eau gazeuse standard. De plus, le décalage thermique post-CIP (Clean-in-Place) crée d’énormes problèmes. Si les conduites restent trop chaudes immédiatement après un cycle d'assainissement à haute température, vous rencontrerez une fuite de gaz localisée lors du démarrage. Les opérateurs doivent effectuer des rinçages de refroidissement adéquats avant de réintroduire du produit carboné dans les lignes.
Fluctuations de pression et inefficacités des pompes de transfert
Les chutes de pression à travers le chemin de transfert éliminent directement le CO2 du liquide. La cavitation dans les pompes centrifuges est hautement destructrice. Lorsqu’une pompe n’est pas correctement dimensionnée, elle crée des zones de basse pression qui extraient le gaz de la boisson. Vous pouvez souvent entendre la cavitation sous la forme d’un bruit de cliquetis à l’intérieur du boîtier de la pompe.
Pour maintenir un débit laminaire constant, les installations doivent utiliser des pompes volumétriques ou des pompes centrifuges sanitaires multicellulaires équipées d'entraînements à fréquence variable (VFD). Un autre point de défaillance courant est la vanne de régulation de pression (PRV). Si les PRV ne parviennent pas à maintenir une surpression constante dans le réservoir tampon, les variations de pression qui en résulteront entraîneront une perte immédiate de carbonatation. L'entretien régulier de ces vannes n'est pas négociable.
Mauvaise conception de la tuyauterie et turbulences inutiles
La vitesse du fluide et les forces de cisaillement mécaniques dictent la rétention des gaz. Des coudes excessifs, des jonctions en T et des changements brusques du diamètre des tuyaux créent de graves turbulences. Cette agitation mécanique provoque une séparation rapide du gaz dissous de la phase liquide. Les concepteurs de systèmes doivent donner la priorité aux parcours droits autant que possible.
Une tuyauterie hygiénique et lisse est essentielle pour minimiser la friction. L'utilisation d'acier inoxydable 316L avec de faibles valeurs Ra (rugosité moyenne) élimine les crevasses microscopiques qui agissent comme des points de nucléation. La rationalisation de la géométrie de votre tuyauterie réduit les contraintes de cisaillement et maintient la stabilité de la boisson. Évitez d'utiliser des réducteurs concentriques sur les lignes horizontales, car ils peuvent emprisonner des poches d'air.
Qualité de l’approvisionnement en CO2 et gaz non condensables
La pureté de votre approvisionnement en CO2 en vrac est importante. Les impuretés ou les gaz non condensables, tels que l'azote ou l'oxygène, modifient la pression partielle au sein du système de carbonatation. Lorsque ces gaz étrangers pénètrent dans le flux, ils perturbent le processus d'absorption. Cela conduit à une mauvaise intégration du gaz et à une libération accélérée lors du transfert. Exigez toujours du CO2 de qualité boisson avec un certificat d’analyse de votre fournisseur.
Évaluation de votre machine et de votre infrastructure de fabrication de boissons gazeuses
Évaluation des performances du mélangeur-carbonateur
Un carbonateur haute performance repose sur des débitmètres massiques précis et des mécanismes efficaces de dispersion des gaz. Les pierres frittées ou les injecteurs venturi doivent fonctionner parfaitement pour dissoudre le gaz au niveau moléculaire. Vous devez tester si votre machine de fabrication de boissons gazeuses atteint effectivement les volumes cibles de CO2 (v/v) avant que le liquide n'entre dans l'étape de transfert. Si l’injection initiale est défectueuse, la rétention en aval est impossible. Vérifiez mensuellement les buses d'injection pour détecter tout tartre ou blocage.
Mesure de carbonatation en ligne et hors ligne
S'appuyer uniquement sur les tests manuels traditionnels de pression-température (P/T) avec une règle à calcul laisse trop de place à l'erreur. Ces méthodes hors ligne fournissent des données différées. Les installations modernes nécessitent des capteurs optiques ou basés sur la densité en ligne, en temps réel, tels que la spectroscopie infrarouge ATR, pour surveiller en continu les niveaux de gaz.
| Méthode de mesure | Livraison de données | Niveau de précision | Impact opérationnel |
| Règle à calcul manuelle P/T | Retardé / Périodique | Modéré (sujet à l’erreur humaine) | Déchets élevés lors du réétalonnage |
| Infrarouge ATR en ligne | Temps réel / continu | Extrêmement élevé | Ajustements immédiats, faible gaspillage |
| Capteurs basés sur la densité | Temps réel / continu | Élevé | Contrôle de qualité cohérent |
Vous devez tracer les coordonnées de mesure exactes sur toute la ligne. Testez le post-carbonateur, le pré-remplissage et l'emballage pour identifier précisément où se produit la perte de CO2. Cette approche basée sur les données élimine les incertitudes.
Intégrité du réservoir tampon et du système CIP (Clean-in-Place)
Les produits chimiques agressifs CIP dégradent les joints, les joints toriques et les garnitures mécaniques au fil du temps. Ces composants usés créent des fuites de pression microscopiques difficiles à détecter visuellement. Il est nécessaire de maintenir une pression de CO2 stable dans le bol de remplissage et le réservoir tampon pour empêcher la migration des gaz hors du produit. Si les joints de votre réservoir sont compromis, la surpression s'échappe et la boisson s'aplatit. Mettez en œuvre un programme de maintenance préventive strict pour remplacer les joints EPDM ou Viton avant leur défaillance.
Mise à niveau vers une gamme moderne de boissons gazeuses en bouteille : critères clés de réussite
Capacités de remplissage isobare (contre-pression)
Les anciennes vannes de remplissage mécaniques ont du mal à maintenir l’équilibre de la pression. Les vannes isobares électropneumatiques modernes résolvent entièrement ce problème. La technologie de contre-pression égalise la pression entre la bouteille vide et le bol de remplissage avant que le liquide ne s'écoule. Cela garantit une différence de pression nulle pendant le cycle de remplissage dans un ligne de boissons gazeuses en bouteille, empêchant la formation de mousse et la fuite de gaz. La transition vers le remplissage isobare constitue la mise à niveau la plus efficace en matière de rétention de gaz.
Vannes d'automatisation et de régulation proportionnelles
Les contrôleurs logiques programmables (PLC) combinés à des vannes proportionnelles ajustent dynamiquement la pression et les débits en fonction des données de température en temps réel. Cette automatisation élimine les incertitudes de la gestion hiérarchique. La gestion automatisée des recettes permet aux opérateurs de basculer entre différents profils de carbonatation sans réétalonnage manuel, réduisant ainsi les temps d'arrêt et le gaspillage de produits. Les capteurs renvoient les données au PLC, qui ajuste instantanément les PRV pour maintenir un équilibre parfait.
Désinfection et conception de vannes hygiéniques
Des blocs de vannes aseptiques et auto-vidangeurs sont nécessaires pour la sécurité moderne des boissons. Les finitions de surface lisses empêchent l’accumulation de produits collants et la croissance microbienne. Si la matière organique s’accumule à l’intérieur des valves, elle agit comme un site de nucléation massif, éliminant le CO2 de chaque bouteille qui la traverse. La mise à niveau vers des vannes dotées d'une conception à membrane sanitaire garantit une nettoyabilité complète pendant le cycle CIP.
Risques de mise en œuvre et stratégies d’atténuation
Défis d’intégration avec les équipements existants
L’association d’un nouveau carbonateur à haute efficacité avec une charge obsolète et mécaniquement usée crée un grave goulot d’étranglement. Le carbonateur poussera le liquide parfaitement saturé dans une charge qui ne peut pas maintenir la pression, ce qui entraînera une mousse massive. Pour atténuer cela, effectuez des audits de ligne complets. Donnez la priorité aux mises à niveau modulaires qui garantissent une compatibilité de pression de bout en bout sur l’ensemble du système. Ne mettez pas à niveau le carbonateur sans vérifier la pression nominale du bol de remplissage.
Équilibrer la vitesse de la ligne avec la stabilité de la carbonatation
Il existe un compromis constant entre maximiser le nombre de bouteilles par minute et accorder un temps de stabilisation suffisant. Pousser la machine trop vite provoque des turbulences extrêmes, entraînant de la formation de mousse et une perte de CO2. Pour atténuer ce risque, mettez en œuvre des cycles de reniflage (décompression) prolongés. Optimisez les paramètres de pression de votre bol en fonction des profils de boissons spécifiques que vous utilisez. Une décompression plus lente et contrôlée empêche le gaz de s'échapper violemment du liquide lorsque la bouteille sort de la valve.
Conclusion
La perte de CO2 avant le remplissage est rarement une défaillance ponctuelle. Il s’agit d’un problème systémique enraciné dans une mauvaise gestion thermique, de pression ou mécanique tout au long de la phase de transfert. Pour protéger la qualité de vos produits et réduire les déchets, prenez des mesures immédiates pour auditer votre installation.
- Réalisez un audit complet des chutes de pression dans votre tuyauterie de transfert actuelle pour identifier les zones de turbulence.
- Examinez votre capacité de refroidissement pour vous assurer qu’elle gère les vitesses de production maximales sans gain thermique.
- Inspectez tous les joints du réservoir tampon et les PRV pour détecter les micro-fuites causées par la dégradation chimique.
- Consultez un spécialiste de l’ingénierie des boissons pour évaluer les mises à niveau potentielles de l’équipement, en vous concentrant sur la technologie de remplissage isobare.
FAQ
Q : Quelle est la température idéale pour gazéifier les boissons ?
R : La plage standard est de 2°C à 4°C. Des températures plus basses augmentent considérablement la capacité du liquide à dissoudre et à retenir le CO2. Garder la boisson au frais empêche le gaz de se dilater et de se détacher de la solution pendant le transfert.
Q : Comment l’oxygène dissous (OD) affecte-t-il la stabilité de la carbonatation ?
R : Des niveaux élevés de DO déplacent physiquement le CO2 dans la matrice liquide. L'oxygène occupe les sites de liaison nécessaires au dioxyde de carbone, entraînant une rupture immédiate avant le remplissage, un moussage excessif et une grave dégradation de la durée de conservation.
Q : Comment le remplissage à contre-pression empêche-t-il la perte de CO2 ?
R : Le remplissage à contre-pression met sous pression le récipient vide avec du CO2 avant que le liquide n'entre. Cela égalise la pression entre la bouteille et le bol de remplissage, éliminant ainsi la différence de pression qui provoque la fuite du gaz.
Q : Pourquoi ma machine à fabriquer des boissons gazeuses perd-elle de la pression ?
R : Les coupables courants incluent des vannes de régulation de pression (PRV) défectueuses, des joints mécaniques et des joints toriques dégradés dus à des produits chimiques CIP agressifs, ou des conduites d'approvisionnement en CO2 en vrac inadéquates introduisant des fluctuations de pression.
Q : Une ligne de production de boissons énergisantes peut-elle gérer des niveaux de carbonatation élevés ?
R : Oui, mais cela nécessite une technologie de mixage spécialisée. Les liquides riches en sucre et en ingrédients ont une viscosité plus élevée et des propriétés thermiques différentes, ce qui rend la dissolution du CO2 plus difficile que l'eau standard.
Q : Quelle est la marge de perte de CO2 acceptable lors du transfert de boissons ?
R : Les tolérances standard de l'industrie autorisent généralement une chute de 0,1 à 0,2 v/v pendant le transfert. Tout ce qui dépasse cette marge indique une défaillance mécanique critique, un pic thermique ou une grave fuite de pression.
Q : Comment les diamètres des tuyaux affectent-ils la rétention de carbonatation ?
R : Des changements brusques dans le diamètre du tuyau augmentent la vitesse du fluide et créent des forces de cisaillement mécaniques. Cette turbulence agite physiquement le liquide, provoquant la séparation des gaz dissous et la formation prématurée de bulles.
