Atteindre la stabilité de conservation commerciale sans compromettre l’intégrité nutritionnelle et le profil sensoriel des produits laitiers nécessite une précision thermique exacte. Vous devez établir et maintenir des limites stériles absolues tout au long du processus. Les protéines et le calcium se dégradent rapidement sous des charges thermiques incorrectes. Sélection des composants pour un Ligne de production de lait UHT implique de gérer des dépenses d’investissement élevées et une conformité stricte en matière de sécurité alimentaire. Les directeurs d’usine et les ingénieurs sont quotidiennement confrontés à des compromis opérationnels complexes. Vous équilibrez les durées de fonctionnement continues et les coûts de services publics élevés tout en empêchant la contamination bactérienne. Nous décomposerons les composants mécaniques requis pour une ligne de traitement complète et évolutive. Ce cadre technique vous aide à évaluer les équipements en fonction de l'optimisation du rendement, de l'atténuation des risques et de la viabilité opérationnelle à long terme. Comprendre ces relations mécaniques garantit que votre installation gère un débit élevé sans sacrifier l'intégrité des lots.
- La méthodologie de chauffage dicte les OPEX : Le choix entre les systèmes de chauffage direct (injection/infusion de vapeur) et indirect (tubulaire/plaque) modifie fondamentalement la consommation d'énergie, les taux de récupération de chaleur et le goût du produit final.
- Les limites aseptiques ne sont pas négociables : la viabilité commerciale repose entièrement sur l'intégration d'homogénéisateurs aseptiques et d'unités de remplissage stériles ; un échec dans l’un ou l’autre compromet l’ensemble du lot.
- L'intégration CIP/SIP améliore la rentabilité : les systèmes automatisés de nettoyage en place (CIP) et de stérilisation en place (SIP) dictent la disponibilité des équipements et les limites de traitement continu.
- L'évolutivité nécessite une planification modulaire : La pérennité d'une installation nécessite la sélection de systèmes de réception, de standardisation et de refroidissement du lait cru capables de gérer un débit accru sans encombrer le stérilisateur.
Critères de réussite pour une ligne de production de lait UHT
Présentation du problème : équilibrer la durée de conservation et l'intégrité nutritionnelle
La stérilité commerciale exige des paramètres temps-température précis. Les opérateurs font généralement fonctionner les systèmes entre 135°C et 150°C pendant un temps de maintien de 1 à 10 secondes. Ce choc thermique détruit les micro-organismes pathogènes et d’altération, y compris les spores résistantes à la chaleur. L’application d’une telle quantité de chaleur introduit des risques biochimiques importants pour le lait. Vous devez évaluer l'équipement en fonction de sa capacité à minimiser la réaction de Maillard. Cette réaction chimique entre les acides aminés et les sucres réducteurs provoque un brunissement et crée un profil aromatique cuit.
Le droit Équipement de transformation du lait UHT empêche la dénaturation sévère des protéines de lactosérum. Il conserve les composants nutritionnels essentiels comme le calcium et les vitamines. Un chauffage rapide et un refroidissement immédiat préservent les caractéristiques sensorielles naturelles du produit laitier. Les tubes de maintien doivent être dimensionnés correctement pour garantir le temps de séjour exact. Si le débit baisse, le lait reste trop longtemps dans le tube de rétention, ce qui entraîne un goût de brûlé et un encrassement important des parois en acier inoxydable.
Évolutivité du débit et optimisation du rendement
L’établissement des exigences de capacité de base en litres par heure dicte le dimensionnement initial de votre équipement. La capacité statique prend rarement en charge les opérations en croissance. Vous devez évaluer les taux de disponibilité des équipements. Un taux de production élevé permet à une usine de 10 000 litres par heure de fonctionner efficacement à un débit de 6 000 litres par heure sans déstabiliser le profil thermique ni gaspiller d’énergie. L’optimisation du rendement a un impact direct sur la rentabilité. Vous devez minimiser la perte de produit lors des changements de phase eau-lait et lait-eau. Ces transitions se produisent au début et à la fin de chaque cycle de production.
Des vannes anti-mélange avancées et des séquences de synchronisation précises dans le logiciel d'automatisation réduisent le volume de produit en phase mélangée qui s'écoule dans les égouts. La récupération de 50 litres supplémentaires par cycle représente un montant considérable sur une année d'opérations quotidiennes. Pour optimiser les changements de phase, les opérateurs suivent une séquence stricte :
- Établissez une circulation d’eau stable dans le stérilisateur à la température cible.
- Introduisez le lait dans le réservoir d'équilibrage au moment où le niveau d'eau descend jusqu'au seuil minimum.
- Surveillez le capteur de conductivité au point de décharge pour détecter le moment exact où l’interface eau-lait arrive.
- Déclenchez la vanne de dérivation pour acheminer le lait pur vers la cuve aseptique tout en envoyant la phase mélangée vers le système de récupération.
Normes aseptiques strictes et conformité réglementaire
La transformation des produits laitiers est soumise à une stricte surveillance réglementaire. Votre établissement doit répondre aux normes locales et internationales, telles que l'ordonnance sur le lait pasteurisé (PMO) de la FDA ou les directives européennes EHEDG. Ces cadres dictent la conception sanitaire, la qualité des soudures et l'élimination des points morts dans les systèmes de tuyauterie. La conformité nécessite un enregistrement des données vérifiables et inviolables pour tous les points de contrôle critiques.
Les inspecteurs recherchent des enregistrements ininterrompus des températures de stérilisation, des temps de maintien et des pressions différentielles. Les automates programmables modernes intègrent des historiens de données sécurisés. Ils empêchent les opérateurs de modifier les données historiques, garantissant ainsi une traçabilité complète de chaque lot mis sur le marché.

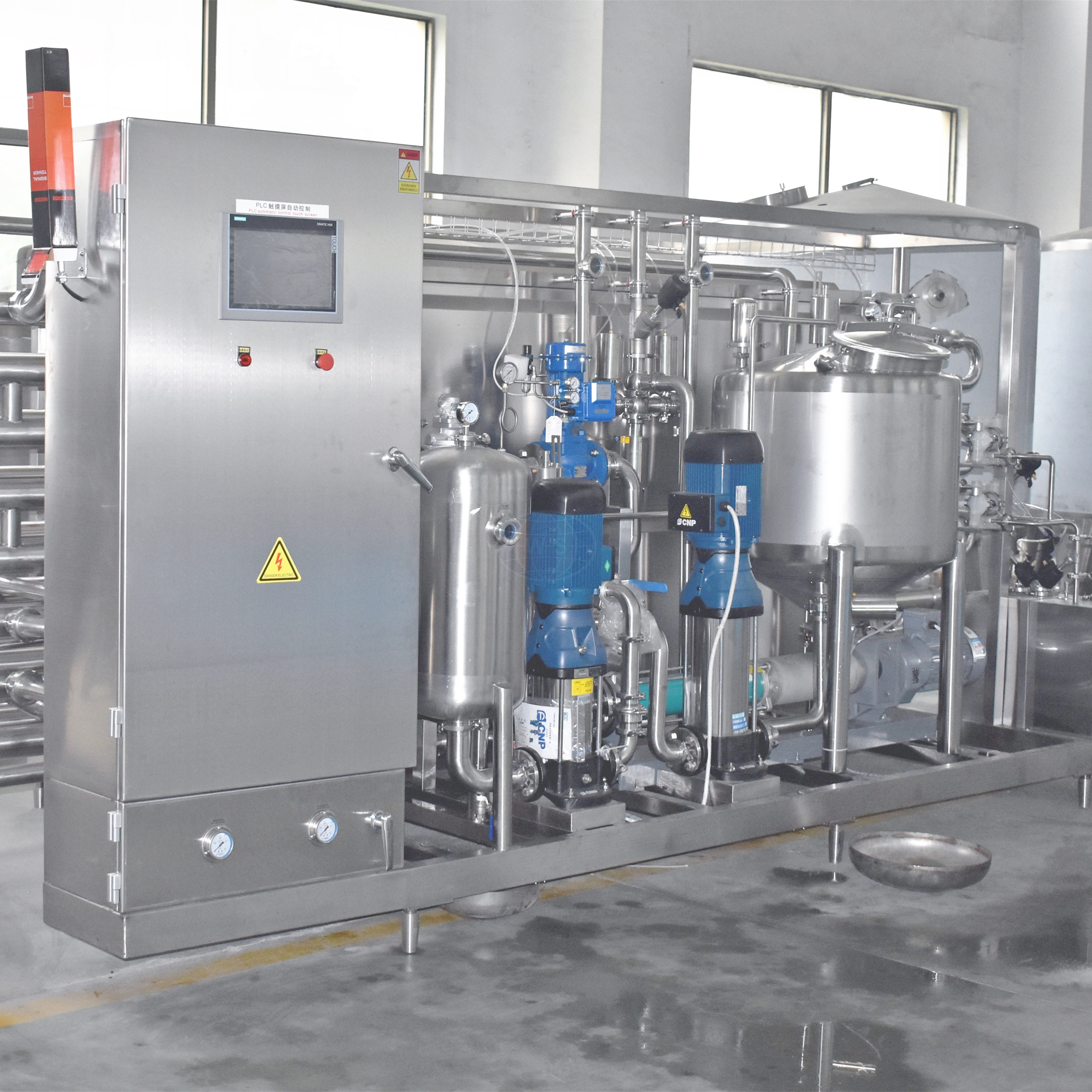

Équipement de base de transformation du lait UHT : répartition des composants
Systèmes de réception, de normalisation et de pré-refroidissement du lait cru
Le processus commence dès l’arrivée du lait cru à l’usine. Les refroidisseurs à plaques exécutent une réduction rapide de la température, ramenant le lait en dessous de 4°C immédiatement après le déchargement. Cela stoppe la croissance bactérienne et stabilise la matière première avant le traitement. Les plaques ondulées maximisent la surface, assurant un transfert de chaleur efficace de l'eau glacée au lait.
Le lait passe ensuite par des séparateurs centrifuges et des unités de standardisation. Ces machines effectuent des ajustements automatisés en ligne des ratios matières grasses et solides-non gras. La force centrifuge sépare le lait écrémé épais de la crème plus légère. Des vannes de dosage automatisées mélangent ensuite la quantité exacte de crème requise dans la ligne d'écrémage. Cela garantit la cohérence d’un lot à l’autre, que vous produisiez du lait écrémé, demi-écrémé ou entier.
Unités de pré-pasteurisation et de désaération
L'oxygène dissous et les composés volatils constituent de graves menaces pour la qualité du lait UHT. Les dégazeurs utilisent une technologie basée sur le vide pour éliminer ces éléments. Le lait entre dans une cuve à vide où la chute de pression provoque l'évaporation des gaz dissous. L'élimination de l'oxygène empêche l'oxydation pendant le traitement à haute température.
L'oxydation entraîne des arômes désagréables et accélère la dégradation des vitamines. L'élimination des bulles d'air évite les brûlures et l'encrassement localisés à l'intérieur des échangeurs de chaleur. Un produit correctement désaéré s'écoule de manière fluide, assurant une répartition uniforme de la chaleur sur tout le volume.
L'unité de stérilisation UHT et le refroidissement post-stérilisation
L'unité de stérilisation est le cœur de l'opération. Vous disposez de deux voies d'ingénierie principales : le chauffage direct et indirect. Les systèmes de chauffage direct mélangent de la vapeur de qualité culinaire directement avec le lait. Cela permet d'obtenir un chauffage quasi instantané. Le lait entre ensuite dans un récipient sous vide pour un refroidissement instantané, qui élimine la quantité exacte d'eau ajoutée par la vapeur condensée. Cette méthode fonctionne mieux pour les formulations de qualité supérieure et sensibles à la chaleur, car la charge thermique est extrêmement brève. Cela nécessite un approvisionnement massif en vapeur de haute pureté.

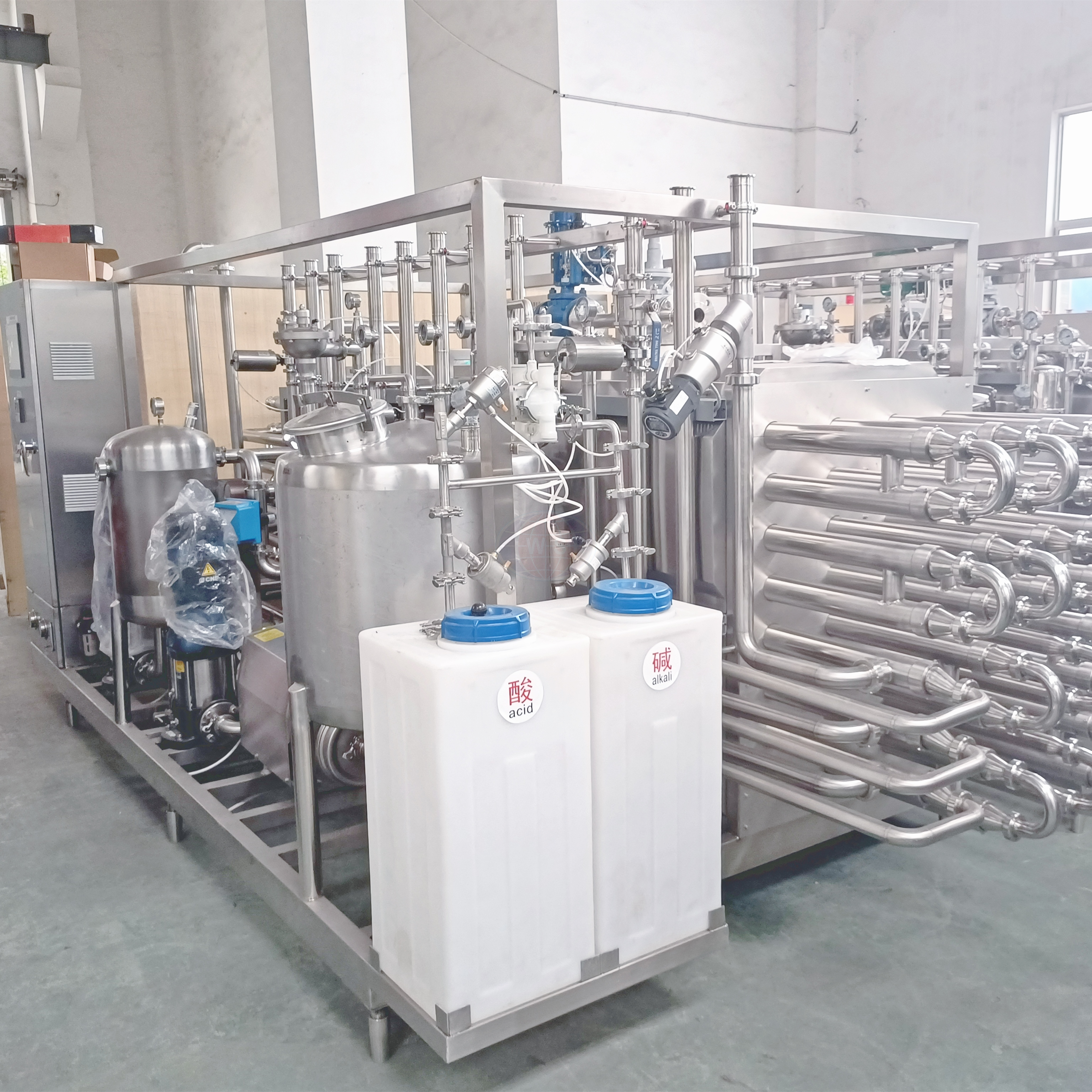

Les systèmes de chauffage indirect utilisent des échangeurs de chaleur tubulaires ou à plaques. Une barrière physique sépare le fluide caloporteur du lait. Cela crée un profil de chauffage progressif. Il offre une efficacité énergétique et une régénération de chaleur supérieures. Le compromis est un risque plus élevé de brûlure des protéines en raison du temps de séjour plus long contre les surfaces métalliques chaudes. Les systèmes de refroidissement après chauffage sont obligatoires. Vous devez intégrer un refroidissement rapide via des plaques régénératives ou des refroidisseurs tubulaires immédiatement après la stérilisation. Une baisse rapide de la température empêche la germination des spores bactériennes et arrête la dégradation thermique. Un refroidissement retardé donne un produit brun au goût de cuit.
Paramètres de phase de refroidissement
| Étape de refroidissement | Température cible | Milieu de refroidissement | Fonction principale |
| Refroidissement instantané (direct) | 75°C - 80°C | Expansion sous vide | Chute de température instantanée, élimination de l'eau |
| Refroidissement régénératif | 20°C - 25°C | Lait froid entrant | Récupération d'énergie, réduction de la température globale |
| Refroidissement final | 4°C - 20°C (selon le remplissage) | Eau réfrigérée / Glycol | Produit stabilisé pour emballage aseptique |
Homogénéisateurs aseptiques
L'homogénéisation stabilise l'émulsion de lait. La machine force le lait à travers un espace microscopique étroit sous une pression extrême. Ce processus haute pression en deux étapes réduit la taille des globules gras, empêchant ainsi le crémage et la séparation des graisses pendant le stockage ambiant à long terme. La logique de placement dicte la conception du système.
Le placement en amont a lieu avant le stérilisateur. C'est courant dans les systèmes indirects. Le placement en aval a lieu après le stérilisateur. Les systèmes de chauffage direct nécessitent une homogénéisation en aval pour briser les amas de protéines formés lors de la condensation de la vapeur et du refroidissement instantané. Le placement en aval nécessite une conception d'homogénéisateur entièrement aseptique, comportant des barrières de vapeur stériles sur tous les pistons en mouvement pour empêcher la recontamination.
Machines de remplissage et d'emballage aseptiques
La stérilisation du lait est inutile si l'emballage introduit des contaminants. Les machines de remplissage aseptique maintiennent des limites stériles strictes. Ils utilisent des bains de peroxyde d'hydrogène ou une stérilisation par faisceau d'électrons pour éradiquer les agents pathogènes présents sur les matériaux d'emballage avant qu'ils n'entrent dans la zone de remplissage.
La compatibilité des formats est importante pour la flexibilité de la production. Vous devez évaluer la flexibilité du remplissage pour les cartons, les bouteilles PET ou les sachets au sein d'une ligne intégrée. La chambre de remplissage elle-même reste sous pression positive avec de l'air stérile filtré HEPA. Cela empêche l'air ambiant de l'usine de pénétrer dans la zone aseptique pendant le processus de remplissage et de scellage.
Dimensions de l'évaluation : des caractéristiques aux résultats
Efficacité énergétique et récupération de chaleur
La consommation des services publics détermine les dépenses opérationnelles. Évaluer les capacités de chauffage régénératif de vos équipements est nécessaire. Les systèmes indirects excellent ici, offrant jusqu'à 90 % de récupération de chaleur. Le lait chaud et stérilisé préchauffe le lait froid entrant à travers un échangeur de chaleur. Cela réduit considérablement la demande de vapeur fraîche et d’eau réfrigérée.
Les systèmes directs exigent des utilités élevées. Étant donné que la vapeur se mélange au produit et est ensuite évacuée, vous ne pouvez pas facilement récupérer cette énergie thermique pour préchauffer le lait entrant. Les installations exploitant des systèmes directs doivent disposer de chaudières de grande capacité et accepter des factures d'énergie mensuelles plus élevées en échange d'une saveur de produit de qualité supérieure.
Capacités d'automatisation, CIP et SIP
Le fonctionnement manuel d’une installation UHT est impossible en raison du timing précis requis. Vous devez évaluer les automates programmables pour la gestion automatisée des recettes. Les opérateurs sélectionnent une recette et l'API ajuste automatiquement les positions des vannes, les vitesses de pompe et les points de consigne de température. L'analyse de l'efficacité des protocoles CIP et SIP est tout aussi importante.
Ces séquences automatisées dictent l’utilisation des produits chimiques, la consommation d’eau et le délai d’exécution entre les cycles de production. Un système CIP optimisé utilise des capteurs de conductivité pour mesurer la concentration chimique, garantissant ainsi que vous ne gaspillez pas de solutions caustiques ou acides coûteuses. Des délais d'exécution CIP plus rapides signifient plus d'heures disponibles pour la production de lait réelle.
Séquence CIP standard pour les installations UHT :
- Pré-rincer à l'eau tiède pour éliminer les résidus de lait et les saletés meubles.
- Faites circuler une solution de soude caustique (NaOH) à 1,5 % à 2 % à 85°C pour décomposer les dépôts de graisse et de protéines.
- Rinçage intermédiaire à l'eau pour éliminer toute trace de solution caustique.
- Faire circuler une solution d’acide nitrique (HNO3) de 0,8 % à 1 % à 70 °C pour dissoudre le tartre minéral et les calculs de lait.
- Rinçage final à l'eau froide jusqu'à ce que l'eau de rejet atteigne un pH neutre.
Solutions intégrées et empreinte des installations
Les exigences d'espace dictent le choix de l'équipement. Les échangeurs de chaleur tubulaires nécessitent un espace linéaire au sol important. Vous avez besoin d'espace non seulement pour les chambres à air, mais également pour retirer les chambres à air lors de l'entretien annuel. Les échangeurs de chaleur à plaques compacts ou les récipients à perfusion directe ont un encombrement beaucoup plus réduit mais peuvent nécessiter des dégagements au plafond plus élevés.
L'intégration des fournisseurs offre un avantage opérationnel distinct. Il est généralement plus sûr de trouver des solutions intégrées de bout en bout que de rassembler des équipements autonomes provenant de plusieurs fabricants. Un unifié Équipement de transformation du lait UHT La ligne assure une communication transparente avec l'automate. Il élimine les angles morts dans la logique d'automatisation et maintient des limites aseptiques unifiées sur tous les skids.
Des tests à l’échelle pilote jusqu’à la traduction commerciale
Passer d'une formulation de laboratoire à une production commerciale de 15 000 litres par heure comporte d'immenses risques. L'évaluation des équipementiers qui proposent des équipements de traitement à l'échelle des usines pilotes est une stratégie d'atténuation intelligente. Tester les formulations sur des unités pilotes UHT vous permet de valider les profils thermiques et les résultats sensoriels.
Des tests pilotes révèlent comment les stabilisants, les protéines et les graisses réagissent à des charges thermiques spécifiques. Cela vous permet de peaufiner la recette avant de vous engager dans des dépenses d’investissement à grande échelle. Si une formulation encrasse un échangeur tubulaire pilote en deux heures, vous savez que cela entraînera un temps d'arrêt massif sur une ligne commerciale.
Facteurs d’influence sur la valeur globale : compromis conceptuels
CAPEX vs OPEX dans les méthodes de stérilisation
La structure financière de votre projet dicte les choix technologiques. Les systèmes de chauffage direct ont généralement une empreinte d’équipement initiale plus faible et des dépenses d’investissement initiales inférieures. Ils encourent des coûts de fonctionnement en vapeur et en eau de refroidissement nettement plus élevés au cours de leur durée de vie.
Le chauffage indirect nécessite un investissement initial plus élevé. Les vastes surfaces d'échangeur de chaleur, qu'il s'agisse de centaines de plaques ou de centaines de mètres de tubes en acier inoxydable, sont coûteuses à fabriquer et à installer. Cet investissement initial permet de réduire considérablement les dépenses opérationnelles grâce à la récupération d’énergie régénérative. Vous devez modéliser ces coûts sur un horizon de 10 ans pour prendre une décision éclairée.
Comparaison des systèmes de chauffage
| Type de système | Mécanisme de chauffage | Récupération d'énergie | Impact sur la qualité du produit |
| Directe (injection/perfusion) | Vapeur culinaire mélangée directement au lait | Faible (généralement moins de 50 %) | Excellente conservation de la saveur, dégradation thermique minimale |
| Indirect (tubulaire) | Transfert de chaleur à travers des tubes concentriques | Élevé (jusqu'à 90 %) | Légère saveur cuite, risque plus élevé de dénaturation des protéines |
| Indirect (plaque) | Transfert de chaleur à travers des plaques ondulées | Élevé (jusqu'à 90 %) | Saveur cuite modérée, limitée par les contraintes de pression |
Fréquence de maintenance et disponibilité des pièces de rechange
Les équipements UHT fonctionnent sous des contraintes extrêmes. Vous devez évaluer l’usure des vannes d’homogénéisation haute pression, des joints aseptiques et des joints d’échangeur de chaleur. Les pistons de l'homogénéisateur subissent des forces de cavitation sévères. Les joints aseptiques se dégradent sous l'exposition répétée à de la vapeur à 140°C pendant les cycles SIP.
L’impact financier des accords de niveau de service OEM ne peut être ignoré. Une machine moins chère devient un handicap si les pièces de rechange mettent trois semaines à être expédiées depuis l'étranger. Donnez la priorité aux fournisseurs disposant d’un inventaire localisé de pièces de rechange et d’équipes d’assistance technique à réponse rapide. Les temps d'arrêt sur une ligne laitière continue coûtent des milliers de dollars par heure en perte de rendement et en gaspillage de lait cru.
Risques de mise en œuvre et stratégies d’atténuation
Risque : encrassement de l'équipement et limitations de durée d'exécution
L’encrassement est le principal ennemi de la transformation continue des produits laitiers. La brûlure des protéines et le tartre des minéraux se produisent à l’intérieur des échangeurs de chaleur lorsque le lait atteint des températures élevées. Cette accumulation limite le débit, réduit l'efficacité du transfert de chaleur et augmente la contre-pression. Finalement, le système force un arrêt prématuré du CIP.
L’atténuation nécessite une ingénierie précise. La mise en œuvre de profils de préchauffage optimisés conditionne les protéines de lactosérum, les rendant moins susceptibles de coller aux surfaces de chauffage finales. Le maintien de vitesses de fluide élevées crée des turbulences, qui frottent physiquement les parois des tubes et retardent l'accumulation. L’utilisation de tubes de maintien stabilisant les protéines à des températures intermédiaires prolonge également considérablement les durées d’exécution.
Risque : contamination croisée après stérilisation
Une fois que le lait quitte le stérilisateur, il est très vulnérable. Toute brèche dans la zone aseptique entraîne une contamination croisée post-stérilisation. L’impact est catastrophique : des emballages explosés dans les rayons des magasins, des rappels massifs de produits et de graves dommages à la marque.
L'atténuation repose sur des barrières mécaniques robustes et des protocoles stricts. L'utilisation de vannes aseptiques à double joint avec barrières de vapeur actives garantit que même en cas de défaillance d'un joint primaire, les bactéries ne peuvent pas traverser la zone de vapeur. Une surveillance continue de la surpression de l'air stérile dans la chambre de remplissage empêche la pénétration de l'air ambiant. Une formation rigoureuse des opérateurs garantit que le personnel ne contourne pas les verrouillages de sécurité ou ne compromet pas la limite stérile lors de bourrages mineurs.
Conclusion
- Réalisez un audit complet des services publics de vos installations pour évaluer votre capacité actuelle en vapeur culinaire et en eau réfrigérée.
- Demandez des données de tests en usine pilote auprès de fabricants présélectionnés pour valider les formulations de produits avant de vous engager dans des dépenses d'investissement à grande échelle.
- Cartographiez l'espace au sol exact de votre usine et les hauteurs de plafond pour déterminer si les échangeurs de chaleur tubulaires ou à plaques correspondent à vos contraintes physiques.
- Calculez un modèle de consommation de services publics sur 10 ans comparant le chauffage direct et indirect pour vos tarifs énergétiques locaux spécifiques.
FAQ
Q : Quelle est la différence entre les équipements de transformation du lait UHT direct et indirect ?
R : Les systèmes directs mélangent le lait directement avec la vapeur culinaire pour un chauffage et un refroidissement instantanés rapides. Les systèmes indirects utilisent une barrière physique, comme des tubes ou des plaques en acier inoxydable, pour un transfert de chaleur progressif. Les configurations indirectes offrent une récupération d'énergie supérieure, tandis que les systèmes directs préservent mieux les profils de saveurs naturelles en minimisant la charge thermique.
Q : Quels sont les composants essentiels d’une ligne complète de production de lait UHT ?
R : Une ligne complète nécessite des réservoirs de réception et de refroidissement du lait cru, des unités de standardisation et des dégazeurs sous vide. Cela nécessite également l'unité de stérilisation centrale, des modules de refroidissement post-stérilisation, un homogénéisateur aseptique et une machine de remplissage et d'emballage stérile.
Q : Pourquoi un homogénéisateur aseptique est-il requis dans le traitement UHT ?
R : L'homogénéisation force le lait à travers une valve étroite sous une pression extrême pour réduire la taille des globules gras. Cela empêche la séparation des graisses et le crémage pendant une durée de conservation ambiante de 6 à 9 mois. Lorsqu'il est placé en aval du stérilisateur, l'homogénéisateur doit être totalement aseptique pour éviter toute recontamination.
Q : Combien de temps une installation UHT peut-elle fonctionner en continu avant que le CIP ne soit requis ?
R : Les durées de fonctionnement continu varient généralement de 8 à 30 heures. Cette durée dépend fortement de la qualité du lait cru, de la méthode de chauffage choisie et des taux d'encrassement protéique à l'intérieur des échangeurs de chaleur. Une fois le débit restreint, les opérateurs doivent lancer un cycle de nettoyage en place de 3 à 4 heures.
Q : Quelles sont les exigences des services publics pour l’installation d’équipements de transformation du lait UHT ?
R : Les installations doivent fournir de grands volumes de vapeur de qualité culinaire pour le chauffage et la stérilisation. Vous avez également besoin d'un système d'eau glacée robuste pour un refroidissement post-pasteurisation rapide, d'air comprimé propre pour les vannes pneumatiques et d'une alimentation électrique haute tension fiable pour alimenter les moteurs lourds de l'homogénéisateur.
Q : Comment les remplisseurs aseptiques maintiennent-ils la stérilité pendant l'emballage ?
R : Les remplisseurs stérilisent les matériaux d'emballage entrants à l'aide de bains de peroxyde d'hydrogène ou de la technologie des faisceaux d'électrons. Le processus de remplissage proprement dit se déroule à l'intérieur d'une chambre scellée maintenue sous pression positive avec de l'air stérile filtré HEPA, qui empêche les contaminants ambiants de l'usine de pénétrer.
