Le défi fondamental de la production commerciale de jus consiste à équilibrer la durée de conservation prolongée et la sécurité microbienne avec la préservation des profils aromatiques délicats et de l’intégrité nutritionnelle. La sélection d'une technologie de pasteurisation incompatible entraîne des arômes de cuisson désagréables, une dégradation des nutriments, un colmatage fréquent des équipements ou un non-respect des normes strictes de conformité en matière de sécurité alimentaire telles que les mandats FDA et HACCP. Ces défaillances opérationnelles ont un impact direct sur la cohérence des produits, la réputation de la marque et la rentabilité des installations.
Évaluation équipement de pasteurisation de jus nécessite une évaluation rigoureuse des caractéristiques physiques spécifiques de votre produit. Vous devez analyser la viscosité du liquide, les contraintes d'utilité des installations et les exigences de débit continu. Comprendre ces variables vous permet de déterminer le système de traitement thermique ou non thermique le plus efficace pour votre ligne de production, garantissant une intégration transparente depuis la presse d'extraction jusqu'au collecteur d'embouteillage final.
- Adaptez l'équipement à la viscosité du produit : un pasteurisateur à plaques offre une efficacité élevée pour les jus clairs, tandis que les systèmes tubulaires (à double tuyau) sont obligatoires pour les produits à forte pulpe ou très visqueux afin d'éviter l'encrassement.
- HTST est la norme de l'industrie : les systèmes HTST (High Temperature Short Time), fonctionnant généralement à des températures de référence telles que 72 °C (161 °F) pendant 15 secondes, offrent l'équilibre optimal entre l'obtention des réductions microbiennes requises et la préservation des qualités sensorielles.
- L’infrastructure dicte la faisabilité : le choix entre les sources de chauffage électriques, au gaz naturel, au propane ou au diesel doit correspondre aux capacités de services publics existantes de votre installation et aux budgets opérationnels à long terme.
- L'intégration en amont et en aval est essentielle : la capacité de pasteurisation (mesurée en L/h) doit être synchronisée avec précision avec l'équipement d'extraction (par exemple, les presses à bande) et les lignes de remplissage pour éviter les goulots d'étranglement de production.
Définir les critères de réussite pour la pasteurisation des jus
Conformité réglementaire et réduction des journaux
La transformation commerciale des jus est soumise à des cadres réglementaires stricts. La FDA et le HACCP exigent une réduction vérifiable de 5 log des agents pathogènes cibles, tels que E. coli O157:H7, Salmonella et Cryptosporidium parvum. Cela signifie que le processus de pasteurisation doit éliminer 99,999 % des micro-organismes les plus résistants présents dans le jus brut. Pour y parvenir, il faut un contrôle précis de la létalité thermique et de la dynamique des fluides.
L'industrie établit des références thermiques standard pour répondre à ces exigences. Pour les jus très acides avec un pH inférieur à 4,6, chauffer le produit à 72 °C (161 °F) pendant au moins 15 secondes est la norme acceptée. Ces paramètres changent en fonction de l'acidité du jus et des niveaux Brix. Des niveaux de pH plus faibles nécessitent généralement un traitement thermique moins agressif, tandis qu'une teneur en sucre Brix plus élevée peut protéger les micro-organismes, nécessitant des températures plus élevées ou des temps de maintien plus longs. Les opérateurs doivent calibrer quotidiennement les pH-mètres et utiliser des réfractomètres numériques pour vérifier les niveaux Brix avant d'envoyer un lot à l'unité de traitement thermique.
L’équipement de traitement doit fournir un enregistrement continu et vérifiable des données. Les enregistreurs graphiques numériques et les systèmes PLC suivent les paramètres exacts de temps et de température de chaque lot. Vous devez utiliser des détecteurs de température à résistance (RTD) calibrés selon les normes NIST pour garantir que les relevés de température sont précis à une fraction de degré près. Ces systèmes génèrent les enregistrements inaltérables requis lors des inspections sanitaires et des audits de conformité.
Préservation sensorielle et nutritionnelle
Les jus de fruits contiennent des composés aromatiques très volatils et des vitamines sensibles à la chaleur. Le seuil de dégradation thermique du jus est remarquablement bas. Dépasser les températures optimales ou maintenir le liquide à haute température pendant trop longtemps déclenche la réaction de Maillard. Il en résulte des couleurs foncées et des saveurs caramélisées ou cuites indésirables. Il accélère également la destruction de l'acide ascorbique (vitamine C) et des enzymes naturelles qui contribuent à une sensation de fraîcheur en bouche.
Le succès de la pasteurisation repose sur la minimisation du temps de séjour aux températures maximales. Les systèmes modernes chauffent rapidement le jus à la température cible, le maintiennent pendant les secondes exactes requises dans un tube de maintien de taille précise et le refroidissent immédiatement. La phase de refroidissement rapide repose sur une section d'échangeur de chaleur secondaire liée à un refroidisseur de glycol, faisant baisser la température du jus de 72°C à 3°C en quelques secondes. Ce cycle thermique rapide arrête l'activité enzymatique, telle que la pectine méthylestérase qui provoque la séparation des nuages dans les jus d'agrumes, tout en conservant le profil aromatique fraîchement cueilli et l'intégrité nutritionnelle du fruit cru.
Débit et évolutivité
La capacité de traitement dicte le rythme de l’ensemble de votre installation. Vous devez dimensionner votre équipement en fonction des litres par heure (L/h) pour correspondre aux objectifs de production de votre installation. Un pasteurisateur sous-dimensionné crée un grave goulot d’étranglement, obligeant l’équipement d’extraction en amont à s’arrêter et laissant le jus brut exposé à l’air ambiant. L'exposition ambiante accélère l'oxydation et la détérioration, dégradant le produit brut avant même qu'il n'atteigne la section de chauffage.
Le calcul de la capacité tampon est une exigence stricte. Les méthodes d’extraction en amont, telles que les presses hydrauliques ou les presses à bande, fournissent souvent du jus par poussées plutôt qu’un flux parfaitement régulier. Vous devez intégrer un réservoir d'équilibrage de taille appropriée entre la ligne d'extraction et le pasteurisateur. Ce réservoir agit comme un amortisseur, collectant le débit variable et fournissant une alimentation continue et ininterrompue à la pompe du pasteurisateur. Priver un pasteurisateur de liquide amène le système à aspirer de l'air, ce qui entraîne une cavitation de la pompe, un chauffage irrégulier et une déviation immédiate du débit.
Catégories principales d’équipement de pasteurisation de jus

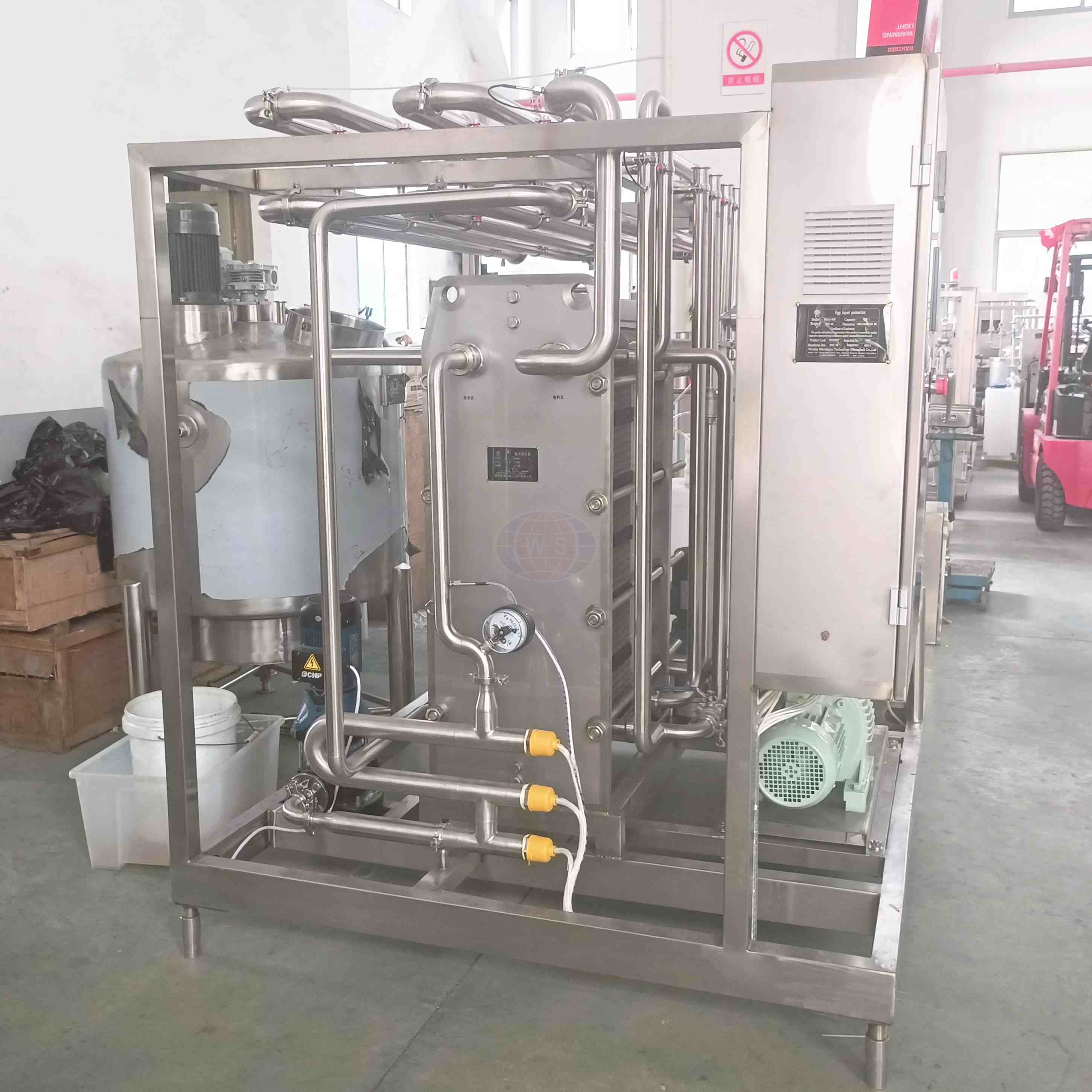

Pasteurisateurs à plaques (systèmes HTST)
Les échangeurs de chaleur à plaques fonctionnent à l’aide d’une série de plaques en acier inoxydable ondulées et étroitement emballées. Le jus brut s'écoule d'un côté d'une assiette tandis que le fluide chauffant ou refroidissant s'écoule dans la direction opposée de l'autre côté. Cet échange thermique à contre-courant maximise l’efficacité du transfert thermique. Les ondulations induisent un écoulement turbulent, garantissant que le liquide chauffe rapidement et uniformément sans créer de points froids. Les fabricants utilisent différents angles d'ondulation, appelés angles thêta, pour équilibrer les taux de transfert thermique par rapport aux chutes de pression admissibles.
A Pasteurisateur à plaques est l'application idéale pour les jus clairs, tels que les jus de pomme, de raisin et d'agrumes clarifiés filtrés, ainsi que le cidre et autres liquides à faible viscosité. Les espaces étroits entre les plaques gèrent exceptionnellement bien les fluides lisses. Vous devez sélectionner le matériau de joint approprié, généralement de l'EPDM pour les jus standards ou du Viton pour les agrumes très acides, pour éviter les fuites entre les paquets de plaques.
Le principal compromis est l’équilibre entre l’efficacité et les limitations physiques. Les systèmes à plaques offrent une récupération d'énergie massive, souvent jusqu'à 90 % de régénération, en utilisant le jus chaud déjà pasteurisé pour préchauffer le jus cru froid entrant. Ils présentent également un encombrement très compact. Cependant, cette conception présente un risque important de colmatage si elle est introduite dans de la pulpe, des graines ou des fibres lourdes. Les particules comblent facilement les espaces étroits entre les plaques, limitant le débit, brûlant sur l'acier inoxydable et forçant un arrêt complet du système pour un nettoyage manuel.
Pasteurisateurs tubulaires et à double tube
Les systèmes tubulaires utilisent une conception à tubes concentriques. Le produit s'écoule en douceur à travers un tube intérieur, tandis que le fluide de chauffage ou de refroidissement s'écoule à travers l'enveloppe extérieure environnante. Pour des capacités plus élevées, les configurations multitubes ou triples augmentent la surface disponible pour le transfert de chaleur. Certains fabricants utilisent des chambres à air ondulées pour induire des turbulences dans les fluides visqueux, améliorant ainsi le transfert de chaleur sans restreindre le chemin d'écoulement physique.
Cette architecture est le choix incontournable pour les jus riches en pulpe, les nectars, les smoothies et les purées de fruits lourdes. Le chemin d'écoulement large et dégagé permet aux particules de passer à travers sans attraper ni augmenter la pression. Il s’adapte facilement à la viscosité élevée des jus mélangés de mangue, de fraise ou de tomate épaisse. Les opérateurs traitant des liquides contenant des matières en suspension doivent s'appuyer sur des conceptions tubulaires pour maintenir des cycles de production continus.
Les compromis se concentrent sur les besoins en espace et en capital. Les systèmes tubulaires ont une capacité supérieure à gérer les particules lourdes et fonctionnent sous des pressions internes beaucoup plus élevées que les systèmes à plaques. Étant donné que la surface de transfert de chaleur est inférieure par pied linéaire par rapport aux plaques ondulées, les pasteurisateurs tubulaires nécessitent une empreinte physique beaucoup plus grande. Ils nécessitent également une dépense d'investissement initiale plus élevée en raison de la tuyauterie en acier inoxydable, de la construction de châssis robuste et de la fabrication complexe requise.
Traitement non thermique et alternatif (UV et brut)
Les systèmes d’exposition à la lumière ultraviolette (UV) offrent une réduction microbienne sans application de chaleur. Le jus est pompé en une fine couche devant des lampes UV-C à haute intensité. La lumière ultraviolette pénètre dans les parois cellulaires des micro-organismes, perturbant leur ADN et les rendant incapables de se reproduire. Les opérateurs doivent surveiller la transmission UV du liquide et nettoyer régulièrement les manchons en quartz abritant les lampes pour maintenir leur efficacité.
Ces systèmes servent des marchés de niche haut de gamme. Les cidreries spécialisées ou les producteurs de jus pressés à froid qui exigent un profil aromatique strictement brut et refusent toute intervention thermique utilisent la technologie UV pour respecter les normes de sécurité de base tout en commercialisant un produit intact.
Les limites du traitement UV sont strictes. La lumière UV nécessite une grande clarté du liquide et une faible turbidité pour être efficace. Toute matière en suspension, pulpe ou trouble projettera des ombres microscopiques, protégeant les agents pathogènes de la lumière. Le traitement UV offre généralement une durée de conservation plus courte que la pasteurisation thermique car il ne désactive pas les enzymes responsables de la détérioration et du brunissement. Selon la juridiction, les systèmes UV sont confrontés à des obstacles réglementaires plus stricts et nécessitent des tests de validation plus fréquents pour prouver leur conformité.
Comparaison des technologies de pasteurisation des jus
| Type de technologie | Viscosité idéale du produit | Efficacité énergétique (régénération) | Capacité de traitement des particules |
| Pasteurisateur à plaques (HTST) | Faible (Jus clairs, cidre) | Très élevé (jusqu'à 90 %) | Mauvais (risque élevé de colmatage) |
| Tubulaire / Double Tuyau | High (Pulpes, nectars, purées) | Modéré (nécessite plus de surface) | Excellent (gère les solides lourds) |
| Traitement UV (non thermique) | Très faible (doit avoir une faible turbidité) | Élevé (faible consommation électrique) | Aucun (les solides bloquent la lumière UV) |
Dimensions d'évaluation : des caractéristiques aux résultats de production
Sources de chauffage et efficacité énergétique
L'énergie thermique nécessaire à la pasteurisation du jus est générée par un système de chauffage primaire, qui transfère ensuite la chaleur à un système d'eau en boucle fermée. Les installations doivent comparer les systèmes de chaudières électriques, au gaz naturel, au propane et au diesel. Les éléments chauffants électriques sont immergés directement dans le réservoir d’eau, fournissant une chaleur propre et sans émissions. Les chaudières à combustible brûlent du gaz ou du diesel pour générer de la vapeur ou de l'eau chaude, qui est ensuite acheminée vers l'échangeur thermique à plaques brasées du pasteurisateur pour chauffer la boucle d'eau secondaire.
Évaluez les implications utilitaires de chaque source d’énergie en fonction de votre infrastructure locale. Les systèmes électriques offrent un contrôle précis et modulaire et nécessitent moins d’entretien, ce qui les rend idéaux pour les petites opérations ou les sites soumis à des réglementations strictes en matière d’émissions. Les options au gaz et au diesel sont souvent nécessaires pour les installations de grande capacité traitant plus de 3 000 L/h. À ces volumes, la consommation électrique nécessaire pour chauffer des milliers de litres de liquide en continu dépasse l’infrastructure électrique lourde disponible dans de nombreuses zones agricoles ou industrielles légères. Vous devez dimensionner votre chaudière en fonction du BTU/h requis pour répondre à la charge thermique du pasteurisateur au débit maximum.
Automatisation, vannes et systèmes de rétroaction
Moderne Équipement de pasteurisation de jus s'appuie sur une automatisation sophistiquée pour garantir la sécurité et la cohérence. Le double contrôle de la température est une fonctionnalité non négociable. Le système doit régler et surveiller indépendamment à la fois la température de pasteurisation du jus et la température de l'eau chaude du fluide caloporteur. Si la boucle d'eau chaude est réglée trop haut pour tenter de chauffer le jus plus rapidement, le produit risque de brûler contre les parois de l'échangeur thermique. Un delta-T serré, c'est-à-dire une petite différence de température entre l'eau et le jus, assure un chauffage doux et homogène.
Les vannes de dérivation de débit automatisées (FDV) agissent comme le principal mécanisme de sécurité. Situé à l'extrémité du tube de maintien, le FDV relève en continu la température du jus via une RTD sanitaire. Si la température descend ne serait-ce qu'une fraction de degré en dessous du point de consigne légal, le FDV se ferme instantanément, redirigeant le jus sous-traité vers le réservoir d'équilibrage pour le retraitement. Cela empêche tout produit non pasteurisé d'atteindre la remplisseuse.
Des pompes puissantes à entraînement à fréquence variable (VFD) sont nécessaires pour maintenir des débits réguliers et constants. À mesure que la viscosité change ou que les filtres en ligne commencent à se charger de particules, le VFD ajuste automatiquement la vitesse du moteur de la pompe centrifuge pour maintenir le nombre exact de litres par minute requis pour respecter le temps de maintien. Les contrôleurs logiques programmables (PLC) intégrés gèrent toutes ces entrées. L'automate utilise des boucles PID pour fournir une surveillance en temps réel sur une interface à écran tactile et gère l'enregistrement continu des données requis pour les rapports de conformité réglementaire.
Capacités et maintenance de nettoyage en place (CIP)
L’efficacité de l’assainissement a un impact direct sur la disponibilité de la production. Les pasteurisateurs industriels utilisent des cycles automatisés de nettoyage en place (CIP) pour désinfecter la tuyauterie interne sans nécessiter de démontage manuel. L'équipement fait circuler de l'eau chauffée, des lavages caustiques alcalins pour dissoudre les protéines organiques et les sucres, et des lavages acides pour éliminer le tartre minéral. Vous devez programmer l'automate pour contrôler la durée exacte, la température et la concentration chimique de chaque étape de lavage.
Un entretien et un assainissement efficaces nécessitent le strict respect de la dynamique des fluides. Des vitesses d'écoulement élevées pendant le cycle CIP sont obligatoires. La solution de nettoyage doit se déplacer suffisamment rapidement, généralement au-dessus de 1,5 mètre par seconde, pour créer une action de frottement turbulente contre les parois des tuyaux afin d'éliminer les brûlures tenaces. Les opérateurs doivent surveiller en permanence les concentrations de produits chimiques à l'aide de kits de titrage et vérifier les températures de lavage. Un séquençage CIP approprié minimise les temps d'arrêt lors des changements de saveur, garantissant ainsi qu'un flux de jus de raisin noir ne contamine pas un flux ultérieur de jus de pomme clair.
Matériaux courants de joint d’échangeur de chaleur
| Matériau du joint | Température nominale | Résistance chimique | Meilleure application |
| NBR (Nitrile) | Jusqu'à 110°C | Bon contre les huiles, mauvais contre les acides | Liquides à basse température et non acides |
| EPDM | Jusqu'à 150°C | Excellent contre les acides et les produits caustiques | Jus de fruits standards, produits chimiques CIP |
| Viton (FKM) | Jusqu'à 200°C | Supérieur contre les produits chimiques agressifs | Agrumes très acides, traitement à haute température |
Risques de mise en œuvre et stratégies d’atténuation
Goulots d'étranglement de la chaîne de production
Un risque opérationnel grave résulte d'une inadéquation entre le rendement de votre équipement d'extraction et le débit du pasteurisateur. Envisagez une presse à bande unique à haut rendement offrant jusqu'à 75 % de rendement et traitant 1 765 lb/h de fruits crus. Cette presse génère un volume spécifique et continu de jus brut. Si le pasteurisateur ne peut pas traiter ce volume assez rapidement, le jus brut est stocké dans des réservoirs de rétention. En position assise, il risque une oxydation rapide, une dégradation de la couleur et une fermentation spontanée.
Atténuez ce risque grâce à une ingénierie de capacité précise. Dimensionnez correctement vos réservoirs d’équilibrage pour gérer les variations mineures de débit. Utilisez des capteurs de niveau hydrostatiques automatisés dans les réservoirs qui communiquent avec la presse et les pompes du pasteurisateur pour moduler le débit via les VFD. Assurez-vous que le débit continu en L/h du pasteurisateur dépasse légèrement le débit continu maximum de la presse d'extraction, en garantissant que l'étape de traitement thermique n'étouffe jamais la chaîne de production.
Encrassement des échangeurs de chaleur et temps d’arrêt pour maintenance
L'encrassement de l'échangeur thermique se produit lorsque des protéines, des pectines ou des sucres brûlent sur les surfaces en acier inoxydable. Cette couche brûlante agit comme un isolant, réduisant considérablement l’efficacité thermique. Il restreint le débit de fluide, augmente la pression interne de la pompe et confère au jus des saveurs brûlées distinctes. Une fois que l’encrassement commence, il s’accélère rapidement, obligeant à un arrêt d’urgence de la production pour un nettoyage chimique intensif.
L'atténuation nécessite une approche à plusieurs niveaux. Préciser le bon type d'équipement ; ne faites jamais passer de produits pulpeux dans un échangeur thermique à plaques. Utilisez plutôt une conception tubulaire. Maintenez des vitesses d’écoulement optimales pour maintenir les particules en suspension dans le flux liquide. Contrôlez étroitement la température de la boucle d'eau chaude pour empêcher le fluide caloporteur de dépasser le seuil de grillage du jus. Installez des transmetteurs de pression différentielle sur l'échangeur de chaleur pour détecter les premiers signes d'encrassement. Respectez des calendriers stricts de maintenance préventive. Inspectez et remplacez régulièrement les joints de plaque et les joints de pompe avant qu'ils ne tombent en panne, évitant ainsi la contamination croisée entre les côtés crus et pasteurisés du système.
Conclusion
Pour garantir que votre chaîne de transformation de jus fonctionne efficacement et répond à toutes les normes réglementaires, vous devez sélectionner un équipement de pasteurisation qui correspond aux propriétés physiques de votre produit et à l'infrastructure de votre installation. Exécutez les étapes suivantes pour finaliser votre sélection d'équipement :
- Effectuez un audit des services publics de votre installation pour cartographier l’ampérage électrique disponible, la capacité en BTU de la chaudière et le tonnage d’eau réfrigérée.
- Définissez les spécifications exactes de votre produit, y compris les niveaux de pH, le Brix cible et la taille maximale des particules, pour déterminer si vous avez besoin d'un système à plaques ou tubulaire.
- Demandez des devis spécifiques au débit auprès des fabricants d’équipements, basés sur la production continue maximale de votre équipement d’extraction en amont.
- Rédigez un plan HACCP préliminaire intégrant la vanne de dérivation de débit spécifique et les capacités d'enregistrement des données de votre équipement présélectionné.
FAQ
Q : Quelle est la différence entre un pasteurisateur à plaques et un pasteurisateur tubulaire ?
R : Un pasteurisateur à plaques utilise des plaques ondulées en acier inoxydable pour transférer la chaleur, offrant une efficacité énergétique élevée et un encombrement compact, ce qui le rend idéal pour les jus clairs. Un pasteurisateur tubulaire utilise des tuyaux concentriques, offrant un chemin d'écoulement plus large qui gère facilement les jus à haute teneur en pulpe, les nectars et les purées visqueuses sans se boucher.
Q : Comment la pasteurisation HTST affecte-t-elle la qualité et la saveur du jus ?
R : La pasteurisation à haute température et courte durée (HTST) minimise le temps que le jus passe à la chaleur maximale. Ce cycle de chauffage et de refroidissement rapide détruit efficacement les agents pathogènes et les enzymes de détérioration tout en préservant les composés aromatiques volatils, la couleur naturelle et les nutriments sensibles à la chaleur comme la vitamine C.
Q : De quelle capacité d’équipement de pasteurisation de jus ai-je besoin pour une ligne commerciale ?
R : La capacité est mesurée en litres par heure (L/h). Vous devez dimensionner le pasteurisateur pour dépasser légèrement le débit continu de votre équipement d'extraction en amont, tel qu'une presse à bande, et adapter la vitesse de votre ligne de remplissage en aval pour éviter les goulots d'étranglement de production.
Q : Puis-je utiliser le même pasteurisateur pour le jus de pomme clair et le jus d'orange pulpeux ?
R : Alors qu’un pasteurisateur tubulaire traite efficacement les jus clairs et pulpeux, un pasteurisateur à plaques ne le peut pas. Faire couler du jus d'orange pulpeux à travers un système de plaques provoque un colmatage et une brûlure immédiats. Si vous traitez les deux, un système tubulaire est le choix requis.
Q : Quelles sont les exigences d’utilité pour les pasteurisateurs de jus industriels ?
R : Les systèmes industriels nécessitent une source de chauffage, telle que des éléments électriques ou des chaudières à gaz naturel pour générer de l'eau chaude, une source de refroidissement comme de l'eau glacée ou du glycol, ainsi qu'une infrastructure électrique suffisante pour alimenter les pompes à fréquence variable et les commandes API automatisées.
Q : Comment fonctionnent les vannes de dérivation de débit automatisées dans la pasteurisation des jus ?
R : Les vannes de dérivation de débit (FDV) surveillent en permanence la température du jus à l'extrémité du tube de maintien. Si la température descend en dessous du point de consigne légal, la vanne redirige instantanément le jus sous-traité vers le réservoir d'équilibrage, empêchant ainsi le produit non pasteurisé d'atteindre la remplisseuse.
Q : Quels sont le temps et la température de maintien standard pour la pasteurisation des jus ?
R : Pour les jus très acides dont le pH est inférieur à 4,6, la ligne de base thermique standard consiste à chauffer le produit à 72 °C (161 °F) pendant 15 secondes. Ce paramètre HTST assure la réduction obligatoire de 5 log des pathogènes cibles tout en protégeant les qualités sensorielles du jus.
