Comment une chaîne de production de boissons gazeuses est-elle configurée pour un rendement stable ?

Les niveaux de carbonatation instables, le gaspillage de produits induit par la mousse et les incohérences de remplissage créent d'énormes coûts opérationnels cachés dans la fabrication de boissons en grand volume. Lorsque les lignes fonctionnent à grande vitesse, maintenir une rétention précise du CO2 tout en respectant des normes d’hygiène strictes devient un immense défi d’ingénierie. Vous avez besoin de systèmes capables d’équilibrer un débit à haut débit avec une précision absolue. Sinon, vous risquez une augmentation des temps d’arrêt pour maintenance et une consommation excessive de services publics. Un cadre technique est essentiel pour évaluer les configurations d’équipement, les stratégies d’intégration et les réclamations techniques. En évaluant soigneusement ces éléments, vous pouvez garantir une stabilité et un retour sur investissement à long terme. Le choix du bon équipement détermine si votre installation sera confrontée à des goulots d'étranglement quotidiens ou fonctionnera de manière transparente sur plusieurs équipes. Nous explorerons les sous-systèmes critiques, les technologies de remplissage et les exigences d'intégration nécessaires pour configurer un environnement de production hautement stable.

• La technologie de remplissage à contre-pression est non négociable pour minimiser les pertes de CO2 et empêcher la formation de mousse lors des opérations à grande vitesse.
• L'intégration du système, du traitement de l'eau osmosée à l'emballage final, détermine l'efficacité globale de la ligne (OEE) et élimine les goulots d'étranglement mécaniques isolés.
• La sélection d'un fabricant d'usine de production de CSD nécessite une évaluation rigoureuse de son infrastructure automatisée de nettoyage en place (CIP) et de sa flexibilité en matière de changement de format.

Définir les critères de réussite d'une ligne d'embouteillage de boissons gazeuses

L’établissement de critères de réussite clairs constitue la base de toute opération de fabrication fiable. Vous devez regarder au-delà des simples vitesses de sortie et vous concentrer sur les mesures régissant la qualité et la cohérence. Un bien configuré ligne d'embouteillage de boissons gazeuses fournit des résultats prévisibles toutes les heures d'exécution. La cohérence du rendement nécessite l’établissement de mesures de base pour maintenir les niveaux Brix et les volumes de carbonatation exacts. Les opérations continues sur plusieurs équipes révèlent les faiblesses du mélange proportionnel ou du contrôle de la température. Vos systèmes doivent contenir ces variables. Les variations du Brix modifient le profil de saveur, tandis que les baisses de carbonatation conduisent à des boissons plates. Les deux scénarios entraînent un rejet immédiat du produit.

L’efficacité globale de l’équipement (OEE) constitue la référence ultime en matière de performances de ligne. Vous avez besoin d’objectifs réalistes en matière de disponibilité acceptable, d’efficacité mécanique et de gaspillage de produit minimal. Un OEE élevé indique que votre équipement fonctionne correctement sans intervention constante de l'opérateur. Les micro-arrêts fréquents détruisent l'efficacité plus rapidement que les pannes majeures occasionnelles. Par conséquent, la synchronisation continue sur toutes les machines reste vitale. La flexibilité du format présente des compromis opérationnels par rapport aux lignes de sortie dédiées. Les lignes monoformat maximisent la vitesse et minimisent les temps d’arrêt liés au changement. Cependant, les configurations multiformats gèrent les bouteilles en PET, les bouteilles en verre et les canettes pop-top en aluminium en 2 parties sur une infrastructure partagée. Vous devez analyser les temps d'arrêt de changement associés au remplacement des vannes de remplissage, des têtes de bouchage et des guides de convoyeur. La flexibilité nécessite souvent une ingénierie plus complexe et des opérateurs hautement qualifiés.

Pour atteindre ces paramètres, les directeurs d’usine doivent mettre en œuvre des protocoles de surveillance quotidiens stricts. Les opérateurs doivent enregistrer les mesures Brix toutes les trente minutes à l'aide de réfractomètres numériques. Les volumes de carbonatation doivent être testés via des dispositifs de perçage directement à la sortie de la charge. Tout écart au-delà de 0,1 volume de CO2 nécessite un ajustement immédiat de la ligne. De plus, le suivi des taux de rejet au niveau de l'inspecteur de niveau de remplissage fournit un retour d'information en temps réel sur les performances des vannes. Si une vanne spécifique est constamment sous-remplie, les équipes de maintenance peuvent l'isoler et la reconstruire lors du prochain cycle d'assainissement programmé, évitant ainsi des pertes de rendement massives sur une période de travail complète.

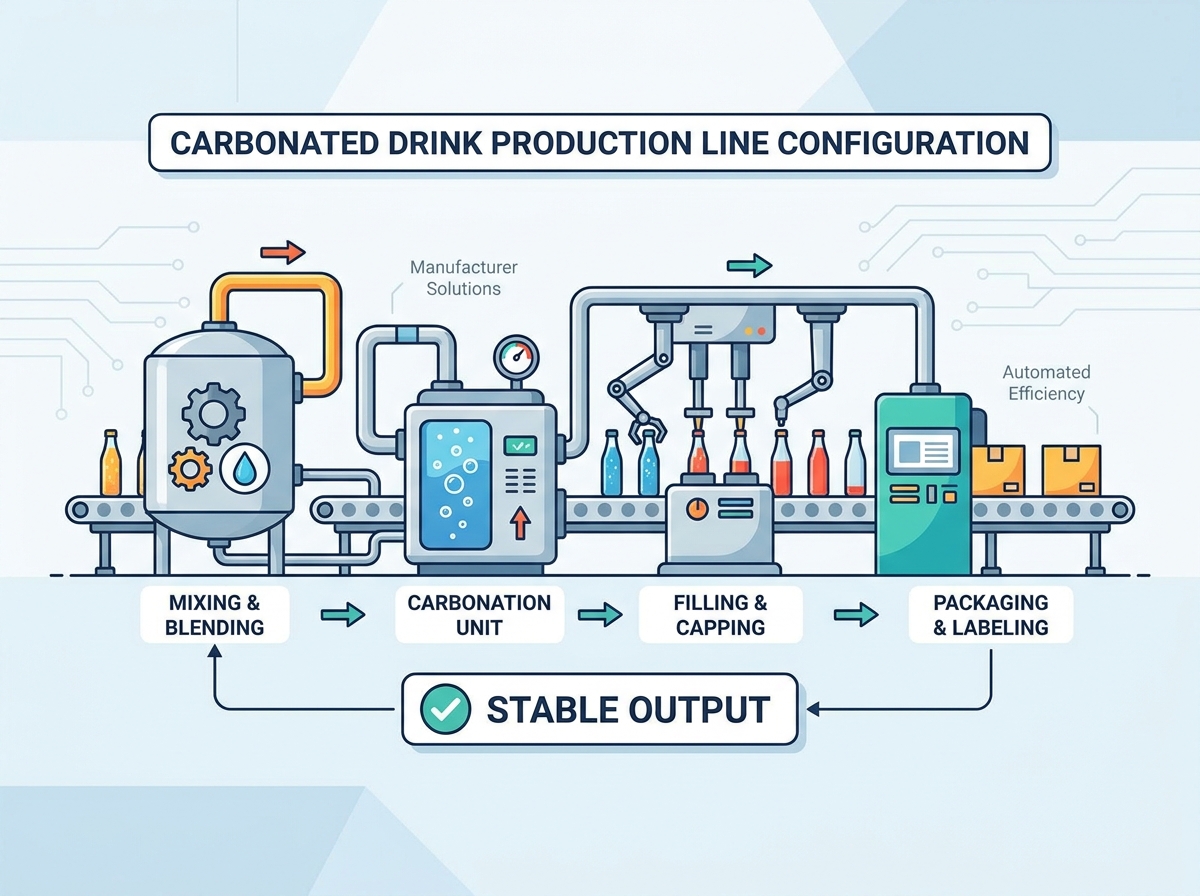

Sous-systèmes de base dans une usine de production de CSD stable

Traitement et purification de l'eau (systèmes RO)

L'eau constitue la grande majorité de toute boisson gazeuse. Les fluctuations de l’eau municipale ou de puits menacent les profils gustatifs des produits et la stabilité de la carbonatation. La variabilité de l’eau brute introduit des minéraux et une alcalinité imprévisibles. Ces éléments interfèrent avec l’absorption du CO2 et altèrent la saveur finale. Vous devez normaliser la chimie de votre eau entrante avant tout mélange. L’évaluation des configurations de filtration est essentielle pour atteindre cette référence standardisée. La filtration en plusieurs étapes élimine les grosses particules et les matières en suspension. Le dosage de charbon actif élimine le chlore et les composés organiques affectant le goût. Les installations d'osmose inverse (RO) éliminent les solides dissous restants. Un système de traitement d’eau robuste garantit une qualité d’eau identique quels que soient les changements municipaux saisonniers.

Au-delà de l'osmose inverse de base, les unités de stérilisation UV offrent une protection microbiologique finale avant que l'eau n'entre dans la phase de mélange. Un dimensionnement correct de la station d’épuration évite qu’elle ne devienne un goulot d’étranglement. Le système RO doit produire de l'eau traitée à un débit dépassant le prélèvement maximum du remplisseur, en tenant compte de l'utilisation du CIP et des exigences d'alimentation de la chaudière. Les réservoirs tampons avec couverture d'azote empêchent la recontamination de l'eau traitée pendant qu'elle attend son mélange.

Fusion du sucre, préparation du sirop et dissolution des ingrédients

La préparation du sirop dicte la saveur principale et la sensation en bouche de votre produit. L’évaluation de l’efficacité des systèmes de fusion du sucre à chaud ou à froid constitue la première étape. La fonte à chaud dissout le sucre plus rapidement et pasteurise le mélange, mais nécessite une énergie importante. La fusion à froid permet d'économiser de l'énergie mais nécessite du sucre granulé plus fin et des temps de traitement plus longs. Les deux méthodes nécessitent une filtration rigoureuse des impuretés et des systèmes de refroidissement rapides avant le mélange du sirop. Vous devez également évaluer les différences de précision, d’encombrement et d’évolutivité entre le mélange par lots et le mélange continu. Le mélange traditionnel par lots fonctionne bien pour les petites opérations mais nécessite de grands réservoirs de rétention. Les systèmes de mélange en ligne continus offrent une précision supérieure et un encombrement réduit. Ils mélangent l'eau et le sirop de manière dynamique, ajustant les ratios en temps réel en fonction des données du débitmètre.

La gestion thermique reste une exigence essentielle pour une viscosité optimale du sirop. Le refroidissement du produit maximise les taux d'absorption du CO2. Les liquides chauds rejettent le dioxyde de carbone, entraînant une formation de mousse importante pendant le processus de remplissage. Vos systèmes de réfrigération doivent maintenir le produit à des températures basses précisément ciblées tout au long de la phase de mélange. Les échangeurs de chaleur à plaques utilisant des boucles de glycol offrent la méthode la plus efficace pour abaisser rapidement la température du sirop. La température du glycol doit rester strictement contrôlée pour éviter que le sirop ne gèle sur les plaques de l'échangeur, ce qui limiterait le débit et endommagerait les équipements.

Systèmes de carbonatation et de mélange proportionnel de haute précision

La gestion de la physique de la dissolution du CO2 implique d’équilibrer la pression, la température et le temps de contact. Atteindre les volumes cibles de CO2 nécessite d’injecter le gaz dans un liquide réfrigéré sous haute pression. Plus le temps de contact à l’intérieur du récipient de carbonatation est long, plus le gaz dissous devient stable. Tout écart dans ces trois variables entraîne une carbonatation incohérente. Advanced designs from a reputable carbonated beverage equipment supplier utiliser une technologie sophistiquée de mélange proportionnel. Des systèmes tels que les Carbo-Coolers ou les mélangeurs statiques en ligne mélangent l'eau, le sirop et le CO2 en continu. Ils maintiennent des rapports précis à l'aide de débitmètres massiques et de vannes modulantes automatisées. Cela garantit que chaque goutte de boisson répond aux spécifications exactes avant d’atteindre le remplisseur.

L'évaluation de la technologie de carbonatation en ligne par rapport aux réservoirs de carbonatation traditionnels révèle des différences significatives. Les réservoirs traditionnels carbonatent de grandes quantités de gaz, ce qui peut entraîner une perte de gaz au fil du temps. La carbonatation en ligne injecte du CO2 directement dans le flux de boisson immédiatement avant le remplissage. Cette méthode réduit la perte de gaz, améliore la consistance et permet des changements de saveur plus rapides. Les buses d'injection doivent atomiser le CO2 en bulles microscopiques pour maximiser la surface et la vitesse d'absorption. Les capteurs en ligne surveillent en permanence les niveaux de CO2 dissous et renvoient les données au PLC pour ajuster les taux d'injection de manière dynamique.

Le rôle essentiel des systèmes de remplissage et de scellage à contre-pression

Le remplissage à contre-pression empêche la formation de mousse, la perte de produit et la contamination atmosphérique lors des processus de remplissage continus à grande vitesse. La mécanique consiste à égaliser la pression entre le bol de remplissage et le récipient. First, the system seals the bottle or can. Ensuite, il injecte du CO2 sous pression pour correspondre à la pression du bol. Only then does the liquid valve open. La boisson s'écoule sur les côtés du récipient par gravité, déplaçant le gaz sans turbulence. Faire correspondre l’architecture de remplissage aux exigences de capacité est essentiel pour des performances optimales. Les blocs rotatifs compacts conviennent parfaitement aux lignes petites à moyennes. Ils combinent le rinçage, le remplissage et le bouchage en une seule unité peu encombrante. Les monoblocs rotatifs à grande vitesse servent aux opérations à l’échelle industrielle. Ces machines massives comportent des dizaines de têtes de remplissage et fonctionnent à des vitesses extrêmes tout en conservant une précision extrême.

Il est essentiel d’évaluer la conception sanitaire, la précision du débitmètre et l’accessibilité à la maintenance des têtes de remplissage. Les vannes modernes éliminent les ressorts mécaniques complexes et utilisent des débitmètres électroniques. Cette conception réduit les crevasses internes où se cachent les bactéries. Il permet également aux opérateurs d'ajuster les volumes de remplissage via le panneau de commande plutôt que de modifier manuellement les composants mécaniques. Comprendre les exigences mécaniques uniques des lignes spécialisées évite des erreurs d’intégration coûteuses. Une ligne de remplissage de canettes de boissons gazeuses gère des canettes fragiles en deux parties. Ces canettes s’écrasent facilement sous la pression verticale. Le système doit purger l'air avec du CO2 avant de le remplir pour éviter l'oxydation. Cela diffère considérablement des lignes PET ou verre, qui manipulent des conteneurs rigides et utilisent différents mécanismes de scellage.

Un bon entretien des vannes de remplissage détermine la durée de vie de la machine. Les joints et les joints toriques se dégradent avec le temps en raison de la friction et de l'exposition aux produits chimiques CIP. L’établissement d’un calendrier de maintenance préventive pour remplacer ces pièces d’usure évite les fuites inattendues. De plus, les cloches de centrage qui alignent les bouteilles sous les valves doivent être inspectées chaque semaine pour vérifier leur usure. Des bouteilles mal alignées entraînent des joints inappropriés pendant la phase de pressurisation, provoquant l'interruption du cycle de remplissage par la vanne et des bouteilles vides sur le convoyeur de déchargement.

Intégration de l'emballage, du scellage et du sertissage en aval

La sécurisation du récipient immédiatement après le remplissage préserve la carbonatation pendant toute la durée de conservation du produit. Les exigences mécaniques liées à l'application de fermetures en plastique, de capsules couronnes ou au sertissage de canettes pop-top en aluminium exigent une précision extrême. Les têtes de bouchage doivent appliquer un couple exact aux fermetures en plastique pour éviter les micro-fuites. Les sertisseurs doivent plier et comprimer les couvercles en aluminium avec une précision microscopique. Tout défaut à cette étape ruine le produit. La synchronisation des convoyeurs évite les micro-arrêts entre les stations de remplissage, d’étiquetage, de conditionnement et de fardelage. L'utilisation d'entraînements à fréquence variable (VFD) permet aux convoyeurs d'accélérer ou de ralentir en douceur. Les tableaux d'accumulation fournissent des zones tampons. Si une étiqueteuse se bloque brièvement, la table d'accumulation rassemble les bouteilles remplies, permettant ainsi à la remplisseuse de continuer à fonctionner. Ce flux continu maximise l’OEE.

Les systèmes d'étiquetage doivent correspondre à la vitesse de la remplisseuse pour éviter les goulots d'étranglement. Les étiqueteuses OPP alimentées en rouleaux appliquent des étiquettes enveloppantes à l'aide de colle thermofusible, ce qui nécessite un contrôle précis de la température dans le réservoir de colle. Les étiqueteuses à manchons rétractables déposent des manchons imprimés sur les bouteilles avant de les faire passer dans un tunnel à vapeur. Le tunnel de vapeur doit répartir la chaleur uniformément pour éviter la déformation des étiquettes. Enfin, les équipements de conditionnement de fin de ligne regroupent les conteneurs dans des caisses ou des barquettes emballées sous film rétractable. Des palettiseurs robotisés empilent ces caisses sur des palettes et les enveloppent dans un film étirable pour un transport sécurisé. Chaque machine de cette séquence doit communiquer son état au contrôleur central de la ligne pour maintenir un flux synchronisé.

Dimensionnement et mise à l'échelle des configurations : lignes petites à moyennes par rapport aux installations industrielles à haut volume

La mise à l'échelle de vos opérations nécessite d'adapter les capacités de l'équipement à votre volume de production spécifique. La sur-ingénierie d’une petite installation gaspille du capital. La sous-ingénierie d’une grande installation détruit l’efficacité. Vous devez sélectionner des configurations qui correspondent à vos besoins actuels et à vos projections de croissance future. Les configurations d'entrée à moyenne échelle traitent généralement de 1 000 à 5 000 bouteilles ou canettes par heure. Vous devez évaluer les systèmes monoblocs rentables, semi-automatiques ou compacts. Ces unités minimisent l'encombrement tout en maintenant l'intégrité du remplissage à contre-pression. Il est essentiel de déterminer l’empreinte minimale de l’équipement automatisé nécessaire pour maintenir un contrôle qualité standard. Même à des volumes inférieurs, vous ne pouvez pas faire de compromis sur les niveaux Brix et de carbonatation.

Les systèmes industriels à grande échelle font passer la production de 10 000 à plus de 36 000 conteneurs par heure. La nécessité d’usines de transformation entièrement continues et hautement automatisées devient absolue. Ces lignes nécessitent des systèmes d'inspection en ligne intégrés pour vérifier automatiquement les niveaux de remplissage et le placement des bouchons. Les systèmes de rejet rapide éliminent les produits défectueux de la chaîne sans ralentir la production. Les systèmes d'alimentation automatisés maintiennent les trémies pleines de bouchons et de préformes en permanence. Les lignes à grand volume utilisent également des convoyeurs à air pour les bouteilles PET vides, les soufflant de la souffleuse directement vers la remplisseuse par leurs anneaux de col. Cela élimine le besoin de silos massifs de bouteilles vides et réduit le risque de contamination avant le rinçage.

1. Calculez votre demande saisonnière de pointe pour déterminer la capacité de production horaire requise.
2. Évaluez votre espace au sol disponible et la hauteur de votre plafond pour vous assurer que l’équipement s’adapte confortablement.
3. Évaluez votre infrastructure de services publics locale pour confirmer qu’elle peut fournir l’eau, l’électricité et l’air comprimé nécessaires.
4. Déterminez vos formats d’emballage primaire pour sélectionner les technologies de remplissage et de scellage appropriées.

Évaluation d'un fabricant de chaîne de production de boissons gazeuses : dimensions clés

Capacités d’ingénierie et de personnalisation

L’évaluation de l’adaptabilité de l’aménagement garantit que l’équipement s’adapte à votre installation. Un compétent fabricant de ligne de production de boissons gazeuses conçoit des configurations qui respectent les contraintes des installations existantes. Ils acheminent les convoyeurs autour des piliers et optimisent les points d’accès des opérateurs. Ils n'imposent pas une disposition standard dans un espace incompatible. Le workflow doit rester logique et efficace. La preuve d’une intégration tierce réussie démontre une capacité d’ingénierie avancée. Votre ligne comprendra probablement des équipements provenant de plusieurs fournisseurs. Le remplisseur doit communiquer de manière transparente avec les équipements de traitement en amont et la robotique de palettisation en aval. Les systèmes de contrôle doivent partager des données sans latence ni erreurs de communication. Demandez des études de cas prouvant cette expertise en intégration.

Automatisation et infrastructure CIP (Clean-in-Place)

La sécurité microbiologique repose en grande partie sur l’assainissement automatisé. Les systèmes CIP entièrement automatisés en plusieurs étapes réduisent les temps de changement et éliminent les erreurs de l'opérateur. Ces systèmes font circuler de l'eau chaude, de la soude caustique et de l'acide dans toutes les canalisations en contact avec le produit à des vitesses spécifiques. Le CIP automatisé garantit un assainissement reproductible, protégeant votre produit de la détérioration et de la contamination. L'évaluation des systèmes de contrôle PLC pour l'acquisition de données est tout aussi importante. Des plateformes comme Siemens ou Allen-Bradley assurent une surveillance des lignes en temps réel. Ils proposent des diagnostics de pannes qui identifient exactement quel capteur s'est déclenché. Les alertes de maintenance prédictive avertissent les opérateurs de l’usure des composants avant qu’ils ne tombent en panne. Ce niveau d’automatisation transforme la maintenance de réactive en proactive.

Conformité et normes matérielles

La vérification de la métallurgie et des composants protège votre produit et votre investissement. Toutes les surfaces en contact avec le produit doivent être en acier inoxydable 304 ou 316L. Ces qualités résistent à la corrosion causée par les boissons acides et les produits chimiques CIP agressifs. De plus, tous les composants pneumatiques et lubrifiants à proximité de la zone de produit doivent être strictement de qualité alimentaire. Garantir le respect de la réglementation est obligatoire pour l’accès au marché. L'équipement doit respecter ou dépasser les normes sanitaires CE, ISO et régionales. Selon votre emplacement, la conformité FDA ou EHEDG peut être requise. Demandez des documents de certification pendant la phase d’évaluation pour éviter des rénovations coûteuses ultérieurement.

Risques de mise en œuvre et stratégies d’atténuation

Le déploiement de machines complexes pour les boissons comporte des risques d’exécution inhérents. Des échecs prolongés de mise en service et d’intégration peuvent retarder le lancement de produits de plusieurs mois. Vous atténuez ce problème en exigeant des tests d'acceptation en usine (FAT) rigoureux avant l'expédition. Faites fonctionner l’équipement dans les installations du fabricant en utilisant vos bouteilles et bouchons réels. Suivez ceci avec des tests d'acceptation de site (SAT) structurés lors de l'installation pour vérifier les performances dans votre environnement. Les lacunes dans les connaissances des opérateurs entraînent souvent des temps d'arrêt inutiles. Les lignes de remplissage modernes sont très complexes. Si les opérateurs ne comprennent pas les interfaces IHM ou les protocoles de dépannage, les défauts mineurs se transforment en arrêts majeurs. Structurez des accords de niveau de service (SLA) de formation complets et pratiques avec votre Fabricant d'usine de production de CSD. Assurez-vous que la formation couvre à la fois les opérations et la maintenance approfondie.

Les retards dans la chaîne d’approvisionnement pour les pièces de rechange exclusives peuvent paralyser la production. Si une vanne personnalisée tombe en panne et que son expédition prend six semaines, votre ligne reste inactive. Donnez la priorité aux fournisseurs qui utilisent des composants commerciaux disponibles dans le commerce (COTS) non exclusifs. Les moteurs, capteurs et pneumatiques standardisés peuvent être achetés localement, ce qui réduit considérablement les temps de réparation. De plus, maintenez un inventaire solide de pièces d’usure critiques sur site. Travaillez avec votre fournisseur pour générer une liste de pièces de rechange recommandées en fonction de la configuration spécifique de l'équipement. La disponibilité de joints, de courroies et de capteurs de remplacement permet de minimiser les temps d'arrêt en cas de pannes inattendues.

Conclusion

1. Demandez des schémas détaillés de tuyauterie et d'instrumentation (P&ID) auprès des fournisseurs présélectionnés pour vérifier la conception sanitaire.
2. Analysez les données de consommation des services publics pour l’eau réfrigérée, l’air comprimé et l’électricité afin de projeter l’efficacité opérationnelle.
3. Effectuer des visites de sites de référence pour observer l'équipement proposé fonctionnant dans un environnement de production en direct.
4. Obligez l’utilisation de composants non exclusifs disponibles dans le monde entier dans tous les contrats avec les fournisseurs.

FAQ

Q : Quelle est la capacité minimale pour une ligne d’embouteillage de boissons gazeuses commercialement viable ?

R : La viabilité commerciale commence généralement autour de 1 000 à 2 000 bouteilles par heure pour les marques de niche ou régionales. À cette échelle, les systèmes monoblocs semi-automatiques ou compacts offrent les capacités de remplissage à contre-pression nécessaires sans nécessiter d'investissements massifs ni d'espace au sol excessif.

Q : En quoi une remplisseuse à contre-pression diffère-t-elle techniquement d'une remplisseuse à gravité standard ?

R : Un remplisseur à contre-pression met le récipient sous pression avec du CO2 pour correspondre à la pression du bol de remplissage avant de distribuer le liquide. Cela empêche la carbonatation de sortir du liquide. Un remplisseur par gravité standard fonctionne à la pression atmosphérique, ce qui entraînerait une mousse incontrôlable des boissons gazeuses.

Q : Une seule ligne de production peut-elle être configurée pour traiter à la fois des bouteilles en PET et des canettes en aluminium en deux pièces ?

R : Bien que techniquement possible, cela s’avère très inefficace. Les bouteilles PET nécessitent des convoyeurs à col et des boucheuses à vis. Les canettes en aluminium nécessitent des convoyeurs de manutention de base et des sertisseuses doubles. Le temps de changement important et les compromis mécaniques complexes rendent généralement les lignes dédiées plus pratiques.

Q : Quel équipement est spécifiquement requis pour une ligne de remplissage de boissons gazeuses en canettes par rapport à une ligne d'embouteillage PET ?

R : Les lignes de canettes nécessitent des rinceurs de canettes spécialisés, des systèmes de purge de CO2 pour éliminer l'oxygène avant le remplissage et des machines à double sertissage pour fixer les couvercles en aluminium. Ils nécessitent également des convoyeurs de manutention extrêmement doux pour éviter d’écraser les fragiles canettes vides.

Q : Quelles exigences spécifiques en matière de services publics doivent être planifiées pour une usine de production de CSD ?

R : Vous devez prévoir des refroidisseurs industriels de grande capacité pour maintenir des températures de boissons basses, de l'air comprimé de qualité alimentaire pour les vannes pneumatiques et des réservoirs de stockage de CO2 en vrac. De plus, des systèmes robustes de purification de l’eau et des générateurs de vapeur à grand volume pour les processus CIP sont nécessaires.
