La fabrication d’aliments et de boissons liquides est confrontée à une tension constante. Vous devez atteindre la stérilité commerciale et éliminer la dépendance à la chaîne du froid sans détruire les profils sensoriels et nutritionnels du produit. La pasteurisation traditionnelle laisse les produits vulnérables à la détérioration sans réfrigération. Le traitement en cornue dégrade la saveur et la couleur en raison d'une charge thermique excessive, provoquant une brûlure et une durée de conservation plus courte. Ces méthodes existantes créent de graves risques opérationnels, des goulots d'étranglement dans le traitement par lots et des coûts logistiques élevés. Mise en œuvre traitement UHT aseptique sert d’intervention thermique continue standard de l’industrie pour résoudre directement ces obstacles. Ce guide aide les directeurs d'usine et les ingénieurs de procédés à évaluer les mécanismes techniques, à comparer les configurations d'équipement et à évaluer la viabilité de la mise en œuvre pour les exigences spécifiques de l'installation.
La thermodynamique dicte le succès de tout système de traitement thermique. L'objectif principal implique la réduction logarithmique des micro-organismes. Nous ciblons spécifiquement les spores thermophiles très résistantes et Clostridium botulique. Les ingénieurs mesurent cette létalité à l’aide de la valeur F0. Cette métrique quantifie le temps équivalent passé à 121,1°C pour atteindre la stérilité commerciale. Des températures élevées appliquées pendant des durées ultra-courtes offrent des rapports sécurité/qualité supérieurs. Des températures plus basses nécessitent des temps de maintien exponentiellement plus longs pour atteindre le même taux de destruction microbienne. Une exposition prolongée à la chaleur endommage les structures cellulaires des aliments, dégrade les protéines et détruit les vitamines. Un chauffage rapide à 135°C ou plus atteint la létalité requise en quelques secondes. Ce temps de maintien ultra-court évite la dégradation thermique importante observée dans le traitement traditionnel en cornue. Les ingénieurs de procédés calculent la valeur D (temps de réduction décimal) et la valeur Z (changement de température nécessaire pour modifier la valeur D d'un facteur 10) pour cartographier la cinétique de mort thermique exacte de l'agent pathogène cible dans une matrice fluide spécifique.
Les cadres réglementaires font une distinction stricte entre les produits très acides et peu acides. Le seuil se situe à un pH de 4,6. Les aliments peu acides possèdent un pH supérieur à 4,6. Les exemples incluent le lait de vache, les laits à base de plantes et les boissons protéinées. Ces environnements favorisent la croissance de spores pathogènes dangereuses. La transformation d'aliments peu acides nécessite le strict respect de températures supérieures à 135°C pour garantir une désactivation absolue des spores. Les aliments très acides ont un pH inférieur à 4,6. Les exemples incluent les jus d’agrumes et les sauces à base de tomates. L'environnement acide inhibe naturellement la germination des spores. Par conséquent, les produits très acides peuvent atteindre une stérilité commerciale à des températures plus basses. Les transformateurs traitent souvent des fluides très acides entre 90°C et 105°C. Comprendre le profil de pH de votre produit dicte les spécifications de l'équipement nécessaire, les longueurs des tubes de maintien et les voies de conformité réglementaire. Pour les produits très acides, l’organisme cible passe souvent de C. botulique à des organismes d'altération comme Alicyclobacillus acidoterrestris, qui nécessite des combinaisons spécifiques de température et de temps pour être neutralisé.

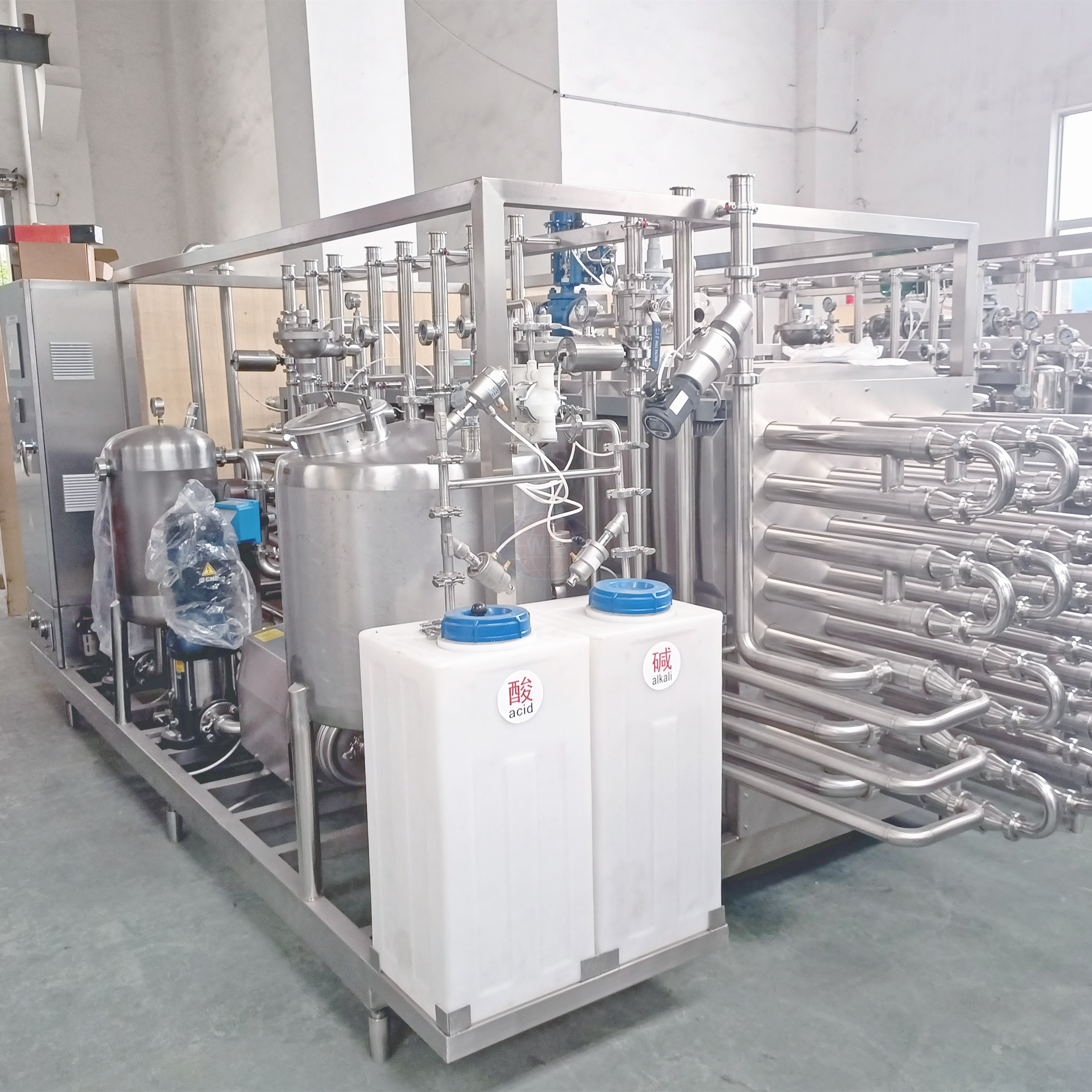

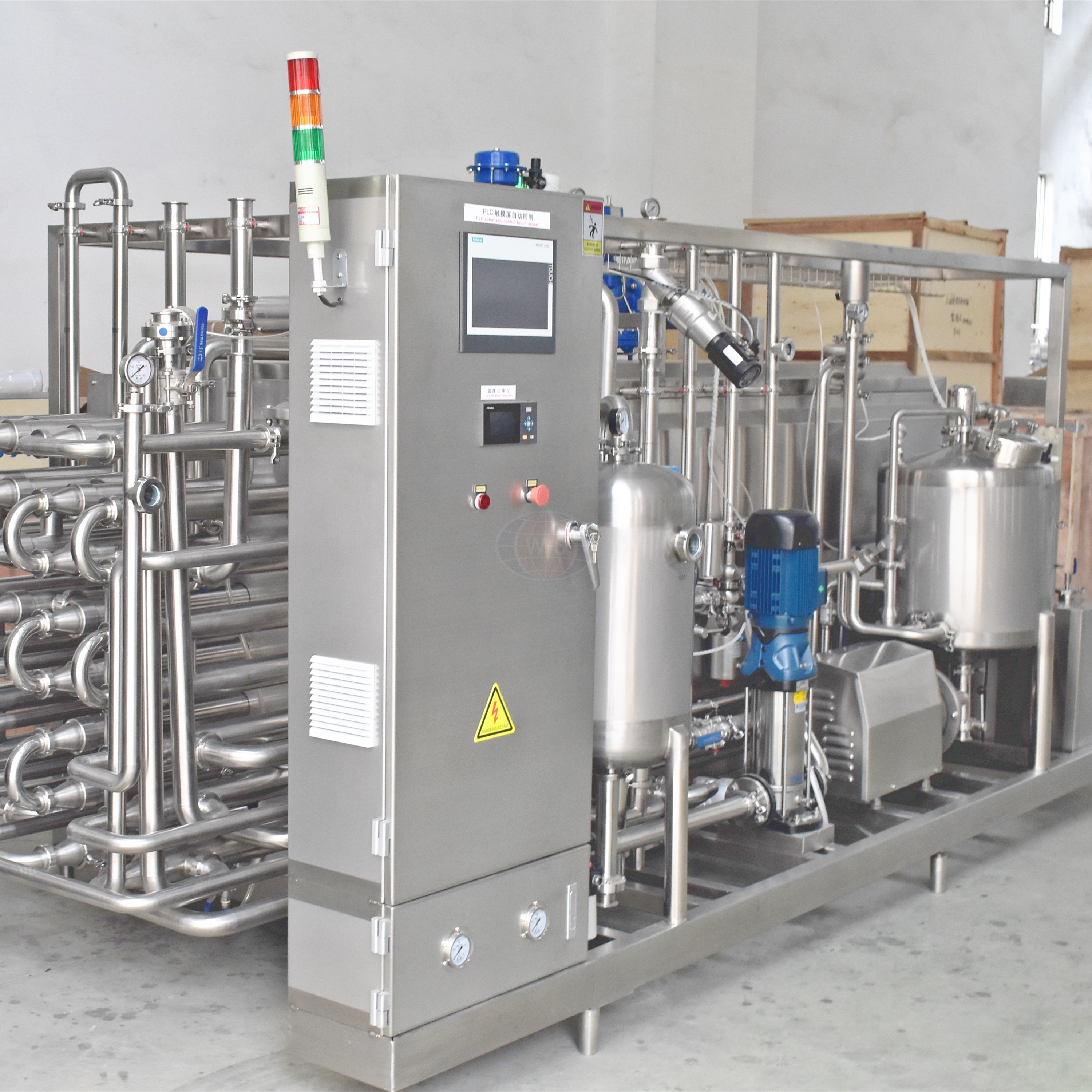

Les systèmes à flux continu fonctionnent à travers des étapes distinctes et hautement contrôlées, montées sur un châssis centralisé. Le fluide pénètre dans le réservoir d'équilibrage et est pompé à travers la section de préchauffage à l'aide d'une pompe chronométrée centrifuge. Il passe ensuite à la section de chauffage finale pour atteindre la température de stérilisation cible. Ensuite, il entre dans le tube de maintien. Le tube de maintien fait office de point de contrôle principal. Sa longueur exacte et le débit du fluide déterminent le temps précis d'exposition thermique. Après le tube de maintien, le produit subit un refroidissement rapide. Les ingénieurs conçoivent ces systèmes pour maintenir des différences de pression positives dans tout le circuit. Le côté produit stérilisé fonctionne toujours à une pression plus élevée (généralement 0,5 bar de plus) que le côté non stérilisé. Ce gradient de pression empêche toute pénétration non stérile en cas d'apparition d'une micro-fuite dans les plaques ou tubes de l'échangeur thermique. Les vannes de dérivation de débit automatisées fournissent un mécanisme de sécurité. Si les capteurs détectent une chute de température en dessous du point de consigne, la vanne s'actionne instantanément. Il redirige le fluide sous-traité vers le réservoir d’équilibrage. Cela garantit que le produit non stérilisé ne pénètre jamais dans la zone aseptique.
Le traitement thermique à lui seul ne peut garantir la durée de conservation ambiante. Le système stérilise uniquement le fluide. Une véritable protection nécessite une intégration transparente avec la zone aseptique. Le produit stérilisé s'écoule dans un réservoir tampon aseptique maintenu sous surpression d'air stérile. Des valves stériles contrôlent le mouvement dans les machines d'emballage. L’environnement d’emballage doit rester totalement stérile. Les fabricants stérilisent les matériaux d'emballage à l'aide de bains de peroxyde d'hydrogène, de stérilisants vaporisés ou de technologie par faisceau d'électrons. Le matériau d’emballage lui-même doit constituer une barrière élevée. Les cartons ou sachets multicouches bloquent l’oxygène et la lumière. La pénétration d'oxygène provoque une dégradation rapide de la saveur. L'exposition à la lumière accélère la dégradation des nutriments. La synergie entre le processus thermique et l’environnement de l’emballage assure la stabilité du produit à long terme. Les filtres à air stériles, généralement évalués à 0,22 microns, garantissent que tout air entrant dans le réservoir tampon ou la chambre de remplissage est exempt de micro-organismes.
La chaleur modifie la chimie des aliments. Le traitement par lots traditionnel déclenche souvent la réaction de Maillard. Cette réaction chimique entre les acides aminés et les sucres réducteurs provoque un brunissement. Il produit également des arômes cuits ou caramélisés indésirables. Traitement UHT aseptique atténue ce risque grâce à la vitesse. Le cycle de chauffage et de refroidissement rapide minimise le temps disponible pour que ces réactions chimiques complexes se produisent. Le liquide atteint la température cible presque instantanément et refroidit tout aussi rapidement. Cette gestion thermique précise préserve le profil aromatique naturel. Les consommateurs ressentent un goût plus frais par rapport aux alternatives traitées en cornue. Les scientifiques de l'alimentation mesurent souvent les niveaux d'hydroxyméthylfurfural (HMF) comme marqueur chimique des dommages thermiques ; les systèmes continus à ultra haute température montrent systématiquement une formation de HMF nettement inférieure à celle des systèmes discontinus.
Une exposition prolongée à la chaleur détruit les nutriments sensibles à la chaleur. La vitamine C et diverses vitamines B se dégradent rapidement sous des charges thermiques prolongées. Le traitement à très haute température préserve ces composés vitaux bien mieux que la pasteurisation traditionnelle. Le bref temps de maintien limite la dégradation moléculaire. La dénaturation des protéines reste également hautement contrôlée. Même si une certaine dénaturation des protéines de lactosérum se produit dans les applications laitières, la durée ultra-courte évite la texture granuleuse associée aux protéines trop transformées. Des mesures fondées sur des preuves montrent des taux de rétention plus élevés des acides aminés essentiels et des vitamines. Cela permet aux marques de maintenir des allégations nutritionnelles fortes sur leurs étiquettes. La cinétique de dégradation de l'acide ascorbique prouve qu'une exposition à haute température et de courte durée retient jusqu'à 85 % plus de vitamine C que les méthodes de pasteurisation à basse température et de longue durée.
L'oxygène dissous présente une menace sérieuse pour la qualité du produit lors du traitement thermique. Le chauffage de fluides riches en oxygène accélère la dégradation oxydative. Il détruit la vitamine C et altère les composés aromatiques délicats. Les systèmes modernes utilisent des dégazeurs en amont. Ces récipients à vide éliminent l'oxygène dissous avant que le fluide n'entre dans le cycle de chauffage. L'élimination de l'oxygène protège le produit lors du choc thermique. Il prolonge également la durée de conservation finale en minimisant l'oxygène résiduel dans le produit emballé. La désaération reste une étape non négociable pour les jus haut de gamme et les boissons nutritionnelles sensibles. De plus, le processus de désaération sous vide élimine les arômes volatils, tels que les arômes alimentaires du lait cru, améliorant ainsi le profil sensoriel global de la boisson finale.
Le traitement thermique affecte la rhéologie des fluides. Les fluides complexes comme les liqueurs de crème ou les laits enrichis nécessitent une stabilité d'émulsion. Les molécules de graisse peuvent se séparer lors du chauffage et du refroidissement. Les processeurs intègrent les homogénéisateurs directement dans la boucle UHT. L'homogénéisation en amont a lieu avant la section de chauffage finale. L'homogénéisation aseptique en aval se produit après refroidissement. Le placement en aval empêche l'accumulation de graisse dans les produits laitiers très sensibles. Une bonne homogénéisation garantit une viscosité constante. Il conserve la sensation en bouche souhaitée pendant une durée de conservation prolongée. Il évite une séparation de phase inesthétique dans l’emballage final. Les ingénieurs appliquent les principes de la loi de Stokes pour déterminer la pression d'homogénéisation requise, en utilisant souvent des homogénéisateurs à deux étages fonctionnant respectivement à 150 bars et 30 bars, afin de réduire la taille des globules gras en dessous de 1 micron.
La rhéologie des fluides dicte le choix de l'échangeur de chaleur. Un Stérilisateur UHT tubulaire excelle lors du traitement de fluides difficiles. Les ingénieurs conçoivent ces systèmes en utilisant des tubes concentriques, des tubes ondulés ou des faisceaux multitubes. Vous devez spécifier un système tubulaire pour les produits à haute viscosité. Il gère sans effort les liquides contenant des particules comme les pulpes de fruits, les dés de fruits de 10 mm ou les ingrédients de la soupe. Les conceptions tubulaires résistent à des pressions de fonctionnement exceptionnellement élevées. Ils minimisent le cisaillement physique, protégeant les cellules délicates du fruit ou les structures protéiques. Les avantages en matière de maintenance restent importants. Les systèmes tubulaires utilisent des zones de produit entièrement soudées ou un minimum de joints toriques. Ils ne disposent pas des réseaux de joints étendus que l’on trouve dans les systèmes à plaques. Cela réduit considérablement le risque de contamination croisée et simplifie les intervalles de maintenance. En maintenant un nombre de Reynolds supérieur à 4 000, les chambres à air ondulées assurent un écoulement turbulent, ce qui maximise l'efficacité du transfert de chaleur tout en récurant continuellement les parois des tubes pour retarder l'encrassement.
Les échangeurs de chaleur à plaques ont un profil opérationnel différent. Ils fonctionnent mieux pour les liquides clairs et à faible viscosité. Le lait standard, les jus clairs et les thés sont bien traités grâce aux systèmes PHE. Les plaques offrent une efficacité de régénération thermique supérieure. Le produit stérilisé chaud transfère sa chaleur au produit froid entrant à travers les fines plaques ondulées. Cela réduit la consommation des services publics, atteignant parfois jusqu'à 90 % de récupération de chaleur. Les systèmes PHE présentent également un encombrement très compact. Cependant, des compromis existent. Les plaques ne peuvent pas gérer les particules. Les canaux étroits en chevrons se bouchent facilement. Les applications à haute pression risquent d’éclater les joints. Le vaste réseau de joints en caoutchouc EPDM ou NBR nécessite une inspection et un remplacement fréquents pour maintenir la limite stérile.
Les méthodes de chauffage direct conviennent aux produits haut de gamme très sensibles à la chaleur. Les laits à base de plantes et les produits laitiers de qualité supérieure utilisent souvent une injection ou une infusion directe de vapeur. La vapeur se mélange directement au produit, augmentant instantanément la température. Cette méthode fournit le profil de chauffage le plus rapide possible. Il nécessite de la vapeur de qualité culinaire filtrée à travers des microfiltres spécialisés pour éviter la contamination chimique ou l'introduction de gaz non condensables. Après le tube de maintien, le produit entre dans une cuve flash sous vide. L'aspirateur élimine instantanément la quantité exacte d'eau ajoutée par la vapeur condensée. Ce processus de flashage refroidit également rapidement le produit. Les systèmes directs offrent une protection inégalée de la saveur, mais nécessitent des apports utilitaires plus élevés, des pompes à vide et des mécanismes de contrôle PID complexes pour maintenir l'équilibre exact de l'humidité.
Comparaison des systèmes d'échangeurs de chaleur
| Type de système | Profil de fluide idéal | Avantage principal | Limite principale |
|---|---|---|---|
| Stérilisateur tubulaire | Haute viscosité, particules, pulpes | Tolérance élevée à la pression, faible maintenance | Empreinte physique plus importante |
| Échangeur de chaleur à plaques | Liquides clairs, faible viscosité | Haute régénération thermique, taille compacte | Dégradation du joint, se bouche facilement |
| Injection directe de vapeur | Laits laitiers/végétaux premium sensibles à la chaleur | Chauffage/refroidissement instantané | Nécessite de la vapeur culinaire, forte demande d'utilité |
L'efficacité opérationnelle dépend des temps d'exécution continus. Chaque fois que vous arrêtez la production pour le nettoyage, vous perdez de l’argent. Vous devez calculer les temps d'exécution prévus en fonction des taux d'encrassement du produit. Les fluides riches en protéines encrassent les échangeurs de chaleur plus rapidement que les jus clairs. Les configurations tubulaires offrent généralement des trajets continus plus longs pour les fluides complexes. Les tubes ondulés créent un écoulement turbulent, qui frotte les parois des tubes et retarde l'encrassement. Évaluez la capacité opérationnelle continue de la configuration choisie par rapport à vos besoins quotidiens en volume. L'évolutivité nécessite un système capable de fonctionner pendant 16 à 24 heures avant de nécessiter un cycle CIP. Les opérateurs surveillent la chute de pression dans l'échangeur de chaleur ; une différence de pression croissante indique un encrassement grave et signale la fin du cycle de production.
Les protocoles d'hygiène définissent le succès aseptique. Les cycles CIP et SIP doivent fonctionner automatiquement. Le nettoyage manuel introduit des erreurs humaines et des risques de contamination. Décrivez les exigences strictes pour les séquences de nettoyage automatisées. Un cycle CIP standard comprend un pré-rinçage à l'eau tiède, une circulation caustique (1,5 % NaOH à 85 °C), un rinçage intermédiaire, une circulation acide (1 % HNO3 à 75 °C) et un rinçage final à l'eau stérile. Évaluer les délais d’exécution. Mesurer les paramètres de consommation de produits chimiques et d’eau. Après le CIP, le système doit subir un SIP, faisant circuler de l'eau chaude sous pression à 140°C pendant 30 minutes pour stériliser toutes les surfaces internes. Certains systèmes modernes utilisent le nettoyage intermédiaire aseptique (AIC). AIC rince le système avec des détergents spécifiques sans perdre la limite stérile. Cela permet aux processeurs d’étendre considérablement les cycles de production avant d’effectuer un cycle SIP complet.
Les données sont le moteur de la fabrication moderne. Les contrôleurs logiques programmables (PLC) avancés gèrent les matrices de vannes complexes et les points de consigne de température. Les systèmes de contrôle de surveillance et d'acquisition de données (SCADA) fournissent l'interface globale. Vous avez besoin d'un enregistrement des données en temps réel. Chaque fluctuation de température, changement de pression et actionnement de vanne doit être enregistré. Ces données assurent la traçabilité des lots. Si un problème de qualité survient sur le marché, vous pouvez retracer les paramètres de traitement exacts de ce lot spécifique. L'intégration SCADA permet également des alertes de maintenance prédictive. Le système surveille les chutes de pression dans l'échangeur thermique, alertant les opérateurs en cas d'encrassement avant qu'il ne provoque une panne critique. Les systèmes doivent être conformes aux exigences 21 CFR Part 11 pour les enregistrements électroniques sécurisés et les signatures électroniques.
Les réglementations en matière de sécurité alimentaire exigent une validation rigoureuse. Vous ne pouvez pas simplement allumer la machine et commencer à vendre. Aux États-Unis, les transformateurs doivent se conformer à la FDA Title 21 CFR Part 113 pour les aliments en conserve peu acides. Les transformateurs laitiers doivent respecter l'ordonnance sur le lait pasteurisé (PMO). La conception des équipements doit suivre les directives du European Hygienic Engineering and Design Group (EHEDG). La validation nécessite une documentation approfondie. Vous devez prouver que le tube de maintien offre la létalité exacte requise. Vous devez valider les temps de réponse des vannes de dérivation de débit. Collaborez avec des ingénieurs d'intégration et une autorité de processus reconnue qui comprennent ces cadres réglementaires pour éviter des retards de conformité coûteux. Les capteurs de température nécessitent un étalonnage de routine par rapport à des thermomètres de référence certifiés pour maintenir leur statut de validation.
L’encrassement protéique et minéral présente des défis constants. À mesure que le produit chauffe, les protéines se dénaturent et les minéraux précipitent. Ils cuisent sur les surfaces de l'échangeur de chaleur. Dans les applications laitières, l'encrassement de type A (protéiné) se produit entre 100°C et 110°C, tandis que l'encrassement de type B (minéral) se produit au-dessus de 110°C. Cette brûlure agit comme un isolant. Cela oblige le système à utiliser plus d’énergie pour maintenir la température de consigne. Cela augmente également la chute de pression dans le système. Atténuez ce risque en optimisant la vitesse d’écoulement. Le maintien d'un nombre de Reynolds élevé garantit un écoulement turbulent. Un flux turbulent parcourt physiquement les surfaces chauffantes. L'utilisation de tubes ondulés renforce cet effet. Un contrôle précis du delta de température réduit également l’encrassement. Maintenir la différence de température entre le fluide caloporteur et le produit aussi étroite que possible.
Le processus thermique le plus parfait échoue si l’emballage échoue. La contamination post-traitement détruit l’ensemble du lot. Des micro-fuites dans le matériau d’emballage permettent aux bactéries de pénétrer. Une stérilisation incomplète du matériau d'emballage avant le remplissage entraîne une détérioration interne. Gérez ces risques grâce à des tests rigoureux. Mettez en œuvre des tests de routine d’intégrité des joints sur la ligne d’emballage à l’aide de méthodes de test électrolytique ou d’éclatement. Maintenir une surpression d'air stérile à l'intérieur de la zone de remplissage. Si la barrière physique de la zone de remplissage se brise, la pression positive chasse l'air propre, empêchant ainsi l'air contaminé d'entrer. Assurez-vous que l'intégrité de tous les filtres à air stériles est régulièrement testée pour confirmer qu'ils bloquent les particules de plus de 0,2 microns.
La technologie ne peut pas remplacer la diligence humaine. L’élément humain reste un facteur de risque important. Les opérateurs doivent comprendre la nature absolue de la limite stérile. Une formation spécialisée des opérateurs est obligatoire. Le personnel doit savoir gérer correctement les zones aseptiques. Ils doivent interpréter avec précision les données de l’automate via l’interface homme-machine (IHM). Si un défaut de pression se produit, ils doivent réagir conformément à des procédures opérationnelles standard (SOP) strictes. Contourner les verrouillages de sécurité pour maintenir la vitesse de production garantit une défaillance catastrophique. Cultivez une culture dans laquelle le respect du protocole aseptique remplace les objectifs de volume de production.
R : La plage de température standard se situe entre 135°C et 150°C. Le produit est maintenu à cette température extrême pendant une durée très brève, allant généralement de 2 à 10 secondes. Ce temps de maintien ultra-court permet d'obtenir une stérilité commerciale tout en minimisant les dommages thermiques au produit.
R : Les produits faiblement acides (pH supérieur à 4,6) nécessitent des températures UHT strictes (135°C+) pour détruire les spores dangereuses de C. botulinum. Les produits très acides (pH inférieur à 4,6) inhibent naturellement la croissance des spores, leur permettant d'atteindre une stérilité commerciale à des températures plus basses, souvent entre 90°C et 105°C.
R : Le système repose sur une vanne de dérivation de débit automatisée. Si les capteurs détectent une chute de température en dessous du point de consigne critique, cette vanne s'actionne instantanément. Il redirige le produit sous-traité hors de la zone aseptique et renvoyé vers le réservoir d'équilibrage pour retraitement.
R : Lorsqu'elle est correctement traitée et scellée dans un environnement stérile, la durée de conservation ambiante varie généralement de 6 à 12 mois sans réfrigération. La durée exacte dépend fortement de la formulation du produit et des propriétés de barrière à l'oxygène et à la lumière du matériau d'emballage.
R : Une conception tubulaire gère facilement les pressions élevées, les viscosités élevées et les particules, en utilisant moins de joints, ce qui réduit les risques de maintenance. Une conception à plaque offre une efficacité de régénération thermique plus élevée et un encombrement réduit, ce qui la rend idéale pour les liquides clairs à faible viscosité.
R : Bien que certaines vitamines très sensibles à la chaleur puissent se dégrader légèrement, le temps de chauffage ultra-court préserve beaucoup plus de nutriments qu'une pasteurisation par lots prolongée ou un traitement en cornue. Il limite efficacement la dénaturation des protéines et maintient l’intégrité structurelle des acides aminés essentiels.
