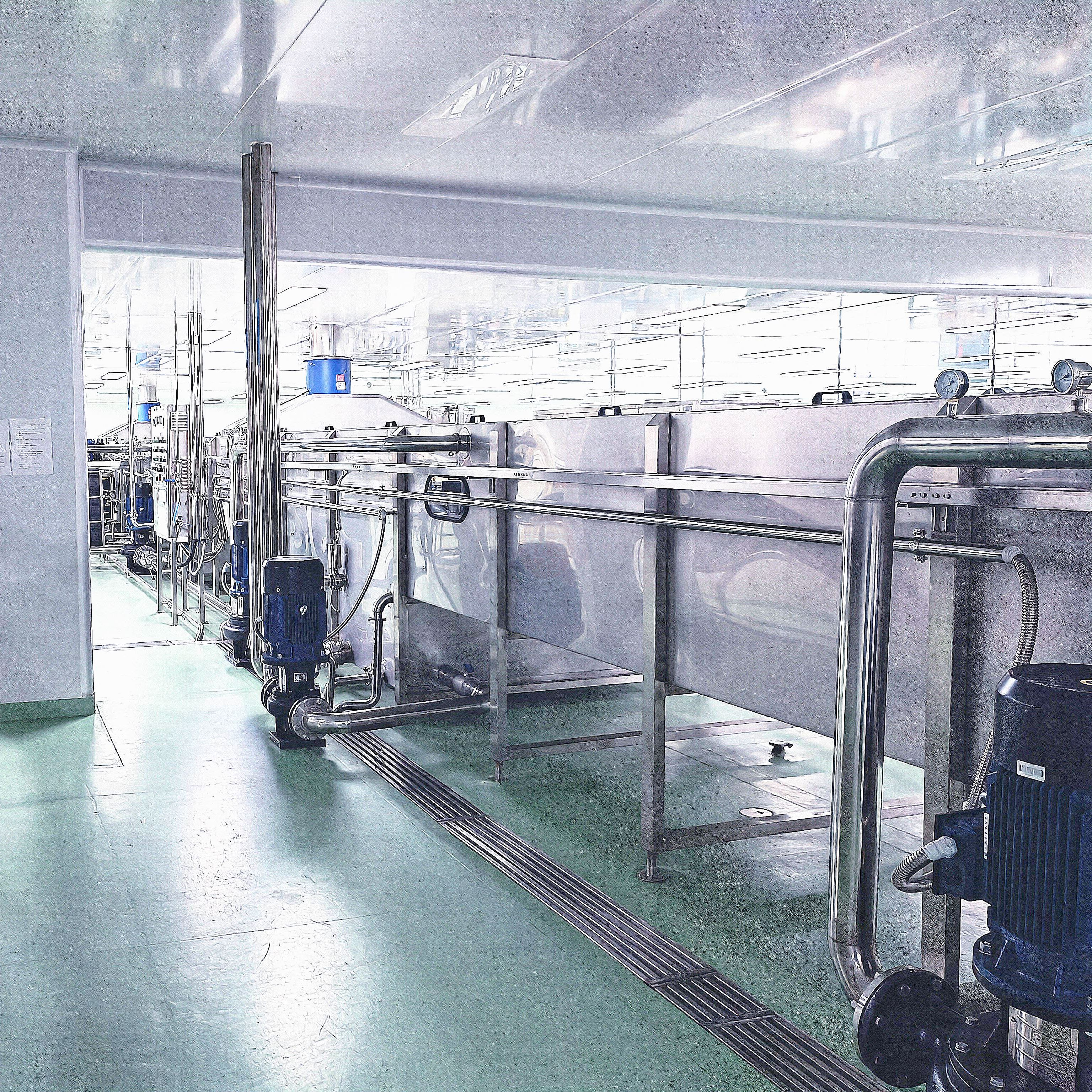

La relation entre le dioxyde de carbone dissous, la température du liquide et la pression appliquée dicte le fondement physique de la fabrication des boissons gazeuses. Le contrôle de ces variables détermine si un cycle de production donne un produit parfaitement effervescent ou souffre de pannes opérationnelles catastrophiques. Les fluctuations de pression pendant la fabrication provoquent directement un moussage excessif, des niveaux de remplissage incohérents, des emballages éclatés, des produits plats et un gaspillage élevé de CO2. Lorsque des chutes de pression ou des pics de température se produisent, l’ensemble de l’opération de traitement se déstabilise, entraînant une perte massive de produits et des temps d’arrêt.
Les mécanismes modernes de contrôle de la pression résolvent ces défis physiques inhérents à l’usine. La mise à niveau des vannes mécaniques de base vers des systèmes en ligne avancés basés sur PLC garantit un équilibre continu entre le réservoir du carbonateur et le bol de remplissage. L'évaluation et la mise en œuvre de ces contrôles de précision sont une exigence fondamentale lors de la spécification ou de la mise à niveau d'un système commercial. ligne de production de boissons. Les directeurs d'usine doivent comprendre comment manipuler les profils de pression pour maintenir des normes de qualité strictes, maximiser le rendement et faire fonctionner les équipements de remplissage à grande vitesse sans interruption.
Points clés à retenir
- La stabilité de la carbonatation repose entièrement sur la relation inverse entre la température et la pression (loi de Henry) ; les lignes de production efficaces doivent contrôler les deux simultanément.
- La désaération de l'eau avant carbonatation est une étape non négociable pour éliminer les sites de nucléation induits par l'oxygène qui provoquent un moussage catastrophique lors du remplissage.
- Les machines modernes de fabrication de boissons gazeuses utilisent des débitmètres massiques en ligne et des contrôleurs PID pour ajuster le dosage de CO2 de manière dynamique, éliminant ainsi les incohérences des systèmes par lots existants.
- Les niveaux Brix (concentration en sucre) modifient la solubilité des gaz ; les formulations à Brix élevé dans une chaîne de production de boissons énergisantes nécessitent des profils de pression élevés par rapport à la carbonatation à base d'eau.
- Le format de l'emballage dicte les exigences en matière de pression ; une ligne de boissons gazeuses en bouteille nécessite des paramètres de remplissage à contre-pression et des étapes de reniflage différents de ceux d'une ligne de mise en conserve en aluminium.
- Investir dans une régulation automatisée de la pression a un impact direct sur le retour sur investissement en réduisant le gaspillage de produits, en minimisant les pertes de CO2 et en augmentant la vitesse et le rendement global de la ligne.
La physique de la carbonatation dans une chaîne de production de boissons
Loi de Henry et dynamique température-pression
La base scientifique pour la dissolution du gaz dans un liquide est définie par la loi de Henry. La solubilité d'un gaz dans un liquide est directement proportionnelle à la pression partielle de ce gaz au-dessus de la surface du liquide. Pour obtenir une absorption optimale du CO2, le produit doit être réfrigéré. Les opérations standard refroidissent le liquide entre 2 °C et 4 °C à l’aide d’échangeurs de chaleur robustes à l’ammoniac ou au fréon. Des températures plus basses réduisent la pression de saturation nécessaire pour dissoudre le gaz. Cela stabilise le mélange et évite les éclats lors de la phase de remplissage. Si le refroidisseur tombe hors ligne et que la température du liquide augmente même de deux degrés, la pression requise pour maintenir le gaz dans la solution augmente de façon exponentielle.
Les exploitants d'usine surveillent constamment cette relation. Une matrice pression-température standard dicte les points de consigne exacts pour le carbonateur. Si vous faites fonctionner un produit avec 3,0 volumes de CO2 (v/v), la pression requise à 2°C est très différente de celle à 10°C. Si le régulateur de pression n'est pas réglé en fonction de la température du liquide, une mousse immédiate se produit au niveau des vannes de remplissage.
| Température du liquide (°C) | Pression requise (bar) pour 3,0 v/v de CO2 | Statut de stabilité de carbonatation | Action opérationnelle requise |
| 2°C | 1,2 barre | Très stable | Maintenir une contre-pression standard. |
| 4°C | 1,5 barre | Stable | Surveiller la boucle de glycol du refroidisseur. |
| 10°C | 2,8 barres | Volatil (risque élevé de formation de mousse) | Augmentez immédiatement la pression du bol de remplissage. |
| 15°C | 4.1 Barre | Instable | Arrêtez la production. Dépanner la réfrigération. |
Le facteur Brix : comment la viscosité du sucre et du sirop modifie la solubilité du CO2
Les solides dissous, mesurés en Brix, ont un impact significatif sur les taux d’absorption du CO2. Les mélanges de sucre et de sirop à haute viscosité réduisent les molécules d'eau disponibles nécessaires à la dissolution des gaz. Par conséquent, des pressions d’équilibre plus élevées sont nécessaires pour atteindre les volumes de gaz cibles. Une boisson diététique sans sucre absorbe rapidement le dioxyde de carbone à des pressions plus basses car la matrice aqueuse n’est pas obstruée. En revanche, une formule à Brix élevé traitée sur un ligne de production de boissons énergisantes exige un profil de pression élevé pour forcer le gaz dans le sirop dense.
Les opérateurs doivent ajuster la recette de carbonatation en fonction de la densité du sirop. Lors du fonctionnement d'un cola de 12 Brix, le contrôleur de débit massique doit injecter plus de CO2 à une pression plus élevée par rapport à un fonctionnement avec de l'eau gazeuse. Le fait de ne pas tenir compte du facteur Brix laisse le produit final plat. Les densimètres en ligne mesurent en continu le niveau Brix avant le carbonateur, renvoyant les données au PLC pour ajuster la vanne de dosage de CO2 en temps réel.
Critères de réussite et tolérances de contrôle qualité
Un processus de carbonatation réussi repose sur des paramètres cibles stricts. Vous avez besoin de volumes spécifiques de CO2 (v/v), d'un temps de carbonatation précis et de tolérances strictes de stabilité de pression, généralement comprises entre +/- 0,1 bar. La vérification du contrôle qualité utilise deux méthodologies principales. Les tests destructifs hors ligne utilisent les testeurs pression-température Zahm & Nagel. Les opérateurs retirent une bouteille de la conduite, percent le bouchon, agitent le liquide et lisent la pression et la température d'équilibre pour calculer le volume exact de gaz. Cela fournit une validation manuelle mais nécessite la destruction du produit.
Les installations modernes s'appuient sur la spectroscopie infrarouge ATR (Attenuated Total Reflection) en ligne pour la surveillance en temps réel. Ces capteurs sont installés directement dans la tuyauterie et mesurent le CO2 dissous en continu sans perte de produit. L'objectif opérationnel ultime est de maintenir un état d'équilibre continu et ininterrompu entre le réservoir du carbonateur et le bol de remplissage. Toute chute de pression dans la tuyauterie de transfert provoque la libération du gaz de la solution avant même qu'il n'atteigne la bouteille.
Composants essentiels du contrôle de la pression dans une chaîne de production de boissons gazeuses
Désaération de l'eau : pourquoi l'élimination de l'oxygène précède la carbonatation
L'élimination de l'air dissous, en particulier de l'oxygène et de l'azote, de l'eau de traitement est essentielle. La désaération doit réduire l'oxygène dissous à moins de 10 parties par milliard (ppb). L'oxygène résiduel agit comme des sites de nucléation. Lorsque le CO2 rencontre ces sites lors de chutes de pression, il provoque un éclatement instantané et un moussage violent au niveau de la charge. Vous ne pouvez pas gazéifier efficacement l’eau si elle est remplie d’air ambiant.
Les plantes utilisent pour cela deux méthodes principales. Les tours de désaération sous vide utilisent une pression négative pour éliminer les gaz. L'eau est pulvérisée dans une chambre à vide et les gaz dissous s'évaporeront à température ambiante. Les systèmes de contacteurs à membrane offrent une élimination de l'oxygène peu encombrante et à haute efficacité. L'eau passe sur les fibres creuses hydrophobes tandis qu'un gaz d'aspiration ou de balayage aspire l'oxygène à travers les pores de la membrane. Cette étape est obligatoire pour les opérations de remplissage à grande vitesse.
L'unité carbonateur (Carbo-Cooler)
Le réservoir de carbonatation est le récipient central où le mélange d'eau désaérée et de sirop rencontre le CO2 sous haute pression. Les contacteurs mécaniques gaz-liquide maximisent la surface pour une absorption instantanée. Les mélangeurs statiques en ligne créent des turbulences pour incorporer le gaz dans le liquide. Les injecteurs Venturi utilisent des chutes de vitesse pour aspirer le CO2 dans le flux. Les pierres poreuses en métal fritté diffusent le gaz dans des microbulles, augmentant considérablement la zone de contact pour une dissolution rapide dans le ligne de production de boissons gazeuses.
La conception du carbonateur dicte le temps de rétention requis. Un système de barbotage bien conçu dissout le gaz presque instantanément, ce qui permet de réduire l'encombrement du réservoir. Le réservoir lui-même est un récipient sous pression, fortement isolé pour maintenir la température réfrigérée du liquide. Les sondes de niveau à l'intérieur du réservoir communiquent avec les pompes d'entrée pour garantir qu'un volume constant de liquide est toujours prêt à être rempli.
Vannes proportionnelles et débitmètres massiques
Les vannes de régulation proportionnelles régulent la pression entrante du CO2 en ajustant leur position en fonction du retour en temps réel du système. Les débitmètres massiques Coriolis mesurent la masse exacte de gaz dissous. Cette mesure garantit un dosage précis quelles que soient les variations de vitesse de ligne ou les changements de densité du fluide. En associant des vannes proportionnelles à des débitmètres massiques, les opérateurs éliminent les approximations concernant le débit volumétrique.
Si le remplisseur ralentit en raison d'un bourrage en aval, le débitmètre massique détecte le débit de liquide réduit et commande instantanément à la vanne proportionnelle de réduire l'injection de CO2. Cela évite une surcarbonatation du produit restant dans la tuyauterie. Les garnitures de vanne de précision garantissent que même les ajustements mineurs sont exécutés en douceur, évitant ainsi les pics de pression qui pourraient agiter le liquide.
Le réservoir tampon et le remplissage à contre-pression
Le réservoir tampon maintient un espace libre sous pression qui maintient le CO2 en solution avant que le liquide n'atteigne le remplisseur. Le remplissage à contre-pression est le mécanisme qui empêche la formation de mousse lors du transfert du produit. Le système met sous pression la bouteille ou la canette vide avec du CO2 pour correspondre à la pression du bol de remplissage. Ce n'est qu'après l'égalisation que la vanne de liquide s'ouvre. Cet état isobare empêche le gaz dissous de s'échapper du liquide lorsqu'il s'écoule dans le récipient.
- Le récipient se soulève et se ferme hermétiquement contre le coussinet en caoutchouc de la valve de remplissage.
- La vanne de gaz s'ouvre, inondant le récipient de CO2 jusqu'à ce que la pression soit égale à celle du bol de remplissage.
- La valve à liquide s'ouvre et la boisson s'écoule sur les côtés du récipient par gravité.
- Le gaz déplacé retourne dans l’espace libre du bol de remplissage.
- La vanne de liquide se ferme et la vanne de reniflage libère lentement la pression restante dans l'atmosphère.
Évaluation d'une machine de fabrication de boissons gazeuses : contrôle mécanique ou automatisé
Régulateurs de pression mécaniques
La gestion traditionnelle de la pression repose sur des vannes à membrane mécaniques à ressort. Ces régulateurs réagissent physiquement aux changements de pression dans la conduite. Même s’ils offrent des dépenses d’investissement initiales inférieures, ils comportent des compromis importants. Les vannes mécaniques sont très sensibles à l'hystérésis, où la vanne ne parvient pas à revenir à sa position d'origine exacte après l'actionnement. Ils introduisent également des erreurs de réglage manuel. Un opérateur tournant un cadran à la main ne peut pas égaler la précision d’un système numérique.
Les systèmes mécaniques présentent des temps de réponse plus lents aux chutes soudaines de pression dans les conduites. Si un grand volume de liquide est soudainement demandé par la remplisseuse, le ressort mécanique met du temps à réagir, provoquant une baisse de pression temporaire. Ce trempage permet au CO2 de s'échapper de la solution, entraînant une vague de produit mousseux atteignant les têtes de remplissage.
Systèmes automatisés basés sur PLC (contrôleurs PID)
Les contrôleurs logiques programmables (PLC) utilisent des boucles proportionnelles-intégrales-dérivées (PID) pour calculer et corriger en continu les erreurs de pression en temps réel. Ce contrôle automatisé offre d’immenses avantages opérationnels. Les opérateurs peuvent exécuter instantanément des changements basés sur des recettes. Au lieu d'ajuster manuellement les vannes pour différents produits, ils sélectionnent la recette sur l'écran IHM et l'API définit les paramètres exacts de pression et de débit.
Les systèmes automatisés appliquent une pression progressive pendant le démarrage et l'arrêt, évitant ainsi les chocs soudains dans la dynamique des fluides. Ils utilisent également l'enregistrement des données en temps réel. Ces données garantissent le respect strict de l'assurance qualité et la traçabilité de chaque lot traité via le machine de fabrication de boissons gazeuses. Si un lot échoue au contrôle qualité, le directeur de l'usine peut extraire les journaux de pression pour identifier exactement quand et où l'écart s'est produit.
Carbonatation en ligne ou carbonatation par lots
La carbonatation par lots implique la mise sous pression d'un réservoir statique au fil du temps, ce qui nécessite de grandes empreintes et des durées de traitement prolongées. Vous remplissez un énorme réservoir, le refroidissez, injectez du gaz et attendez qu’il soit absorbé. La carbonatation en ligne injecte du CO2 directement dans un flux liquide en mouvement. Les systèmes en ligne représentent la norme moderne pour la fabrication à grande vitesse.
Ils offrent une stabilité de pression supérieure car le gaz est injecté en continu au taux exact de consommation. Ils nécessitent une empreinte physique considérablement réduite, libérant ainsi un espace au sol précieux dans l’usine. De plus, les systèmes en ligne s'intègrent de manière transparente dans les environnements de traitement continu automatisés, permettant des délais CIP (Clean-in-Place) plus rapides entre les différentes séries de produits.
Normes de conception sanitaire, de sécurité et de conformité
La gestion hygiénique de la pression nécessite le strict respect des normes sanitaires EHEDG et 3-A pour éviter la contamination microbienne dans les vannes et les capteurs. Chaque composant en contact avec le produit doit être exempt de branches mortes où du sirop ou des bactéries peuvent s'accumuler. La conformité en matière de sécurité des appareils sous pression est obligatoire et régie par l'ASME Section VIII aux États-Unis et la PED 2014/68/UE en Europe.
Les réservoirs de carbonatation doivent être équipés de soupapes de sécurité (SRV) et de disques de rupture intégrés. Ces sécurités empêchent une surpression catastrophique pendant les cycles de nettoyage automatisés ou en cas de défaillance d'une vanne primaire. Si une vanne de vapeur reste ouverte pendant la stérilisation, le disque de rupture explose, évacuant la pression en toute sécurité avant que la structure du réservoir en acier inoxydable ne tombe en panne.
Gestion de la pression dans différents formats d'emballage
Dynamique des lignes de boissons gazeuses en bouteille
Les exigences en matière de pression varient considérablement entre les emballages en PET et en verre sur un ligne de boissons gazeuses en bouteille. Les bouteilles PET ont des limites structurelles. Le contrôle de la pression doit tenir compte de l’expansion de la bouteille et du risque de déploiement de la base en cas de surpression. Si la contre-pression est trop élevée, le plastique s'étire, modifiant le volume de remplissage et faisant vaciller la bouteille sur le convoyeur.
Les bouteilles en verre nécessitent un reniflage en plusieurs étapes. Ce processus de libération de pression contrôlée évite une formation de mousse violente lors de l'ouverture de la bouteille à l'atmosphère. Le verre ne se dilate pas, la pression reste donc absolue. De plus, le remplissage du verre nécessite des étapes de pré-évacuation, utilisant des vides simples ou doubles pour purger l'air ambiant de la bouteille avant de la pressuriser avec du CO2. Cela empêche la capture d’oxygène qui dégrade la saveur de la boisson au cours de sa durée de conservation.
Chaîne de production de boissons énergisantes et variantes de mise en conserve
La mise en conserve de boissons énergisantes hautement gazeuses à Brix élevé présente des défis mécaniques uniques. Le timing de la sertisseuse et le gazage sous couverture (UCG) doivent interagir parfaitement avec la pression du bol de remplissage pour maintenir l'intégrité du produit dans les canettes en aluminium. Si la pression chute avant que le couvercle ne soit cousu, l'oxygène dissous pénètre dans l'espace libre et la carbonatation s'échappe.
Pour les boissons peu carbonatées ou plates énergisantes, les opérateurs utilisent le dosage de l’azote liquide. Une goutte d’azote liquide est injectée dans la boîte quelques millisecondes avant la mise en place du couvercle. L'azote liquide se transforme en gaz, pressurisant l'espace libre. Cela maintient la rigidité structurelle de la boîte sans dépendre d'une pression élevée de CO2, permettant aux fines canettes en aluminium d'être empilées sur des palettes sans écrasement.
Risques de mise en œuvre et atténuation dans le contrôle de la pression
Incohérences de mousse et de niveau de remplissage
Les chutes de pression entre le carbonateur et la remplisseuse sont la principale cause de dégagement et de formation de mousse de CO2. Lorsque la mousse déplace le liquide dans le récipient, les niveaux de remplissage deviennent irréguliers, ce qui entraîne le rejet des produits par l'inspecteur du niveau de remplissage. Pour atténuer ce risque, les opérateurs doivent mettre en œuvre des vannes modulantes à réponse rapide et maintenir une contre-pression constante sur la cuvette de remplissage.
Les conduites entre le carbonateur et la remplisseuse doivent être aussi courtes que possible. Les longs tronçons de tuyaux créent des frictions, ce qui provoque des chutes de pression. De plus, appliquez un contrôle strict de la température sur l’ensemble du tracé de la tuyauterie. Les tuyaux non isolés permettent au liquide de se réchauffer, chassant le CO2 de la solution avant qu'il n'atteigne les vannes de remplissage.
Fluctuations de température et pannes de refroidisseur
L'inefficacité du refroidisseur entraîne une augmentation de la température du liquide. À mesure que la température augmente, le système exige une pression plus élevée pour maintenir les volumes de CO2 cibles. Cette pointe peut facilement dépasser les normes de sécurité du matériau d'emballage ou de l'équipement de remplissage. Un compresseur défaillant dans l’usine d’ammoniac peut ruiner toute une équipe de production.
L'atténuation nécessite de dimensionner les unités de réfrigération avec un tampon de refroidissement de 20 % au-dessus de la charge de pointe calculée. Ne spécifiez pas un refroidisseur qui fonctionne à 100 % de sa capacité uniquement pour maintenir une production standard. De plus, les ingénieurs doivent intégrer des verrouillages température-pression dans le PLC pour arrêter automatiquement la production si les températures dépassent les seuils de sécurité, empêchant ainsi le produit plat ou moussant d'atteindre la zone d'emballage.
Compatibilité CIP (Clean-in-Place) et dégradation des capteurs
Les produits chimiques de nettoyage caustiques à haute pression et haute température utilisés pendant les cycles CIP présentent un risque grave pour les transducteurs de pression et les débitmètres massiques sensibles. Les attaques chimiques et les chocs thermiques dégradent la précision du capteur au fil du temps. Un capteur qui lit 0,2 bar par rapport à la cible ruinera le profil de carbonatation de la boisson.
Pour atténuer ce problème, les installations doivent spécifier des capteurs de pression sanitaires classés NEP équipés de membranes affleurantes. Les capteurs filetés standard créent des jambes mortes et piègent les produits chimiques caustiques. Les diaphragmes affleurants reposent parfaitement à plat contre la paroi du tuyau. Ces capteurs résistent aux produits chimiques agressifs et aux températures élevées jusqu'à 130°C sans accumuler de résidus ni perdre la précision de l'étalonnage.
Conclusion
- Vérifiez votre capacité de refroidissement actuelle pour garantir que les températures restent constamment entre 2°C et 4°C pendant les vitesses de production maximales.
- Mettez à niveau les régulateurs de pression mécaniques vers des vannes proportionnelles contrôlées par PLC pour éliminer l'hystérésis et améliorer les temps de réponse.
- Mettez en œuvre des débitmètres massiques en ligne pour mesurer avec précision le CO2 dissous, quelle que soit la viscosité du sirop ou les niveaux Brix.
- Vérifiez que tous les récipients sous pression et soupapes de sûreté sont conformes aux normes de sécurité régionales et subissent des tests annuels.
- Installez des capteurs de pression à membrane affleurante et classés NEP pour éviter la dégradation chimique et maintenir un étalonnage précis pendant les cycles de nettoyage agressifs.
FAQ
Q : Pourquoi ma boisson gazeuse mousse-t-elle excessivement pendant le remplissage ?
R : Un moussage excessif est généralement causé par des chutes de pression entre le carbonateur et la charge, des températures élevées du produit ou une désaération inadéquate de l'eau. L'oxygène dissous agit comme des sites de nucléation, provoquant la libération rapide du CO2 de la solution lorsqu'il est exposé à la pression atmosphérique.
Q : Comment la teneur en sucre affecte-t-elle la pression de carbonatation ?
R : Une teneur élevée en sucre augmente la viscosité du liquide et réduit les molécules d’eau disponibles. Cela nécessite une pression d’équilibre plus élevée pour dissoudre le même volume de CO2 par rapport à une boisson sans sucre ou à base d’eau. Les opérateurs doivent ajuster les points de consigne de pression en fonction du niveau Brix spécifique du sirop.
Q : Qu’est-ce que le remplissage à contre-pression ?
R : Le remplissage à contre-pression consiste à pressuriser une bouteille ou une canette vide avec du CO2 pour correspondre à la pression du bol de remplissage. Cette pression égalisée empêche le CO2 dissous de s'échapper du liquide pendant le processus de transfert, garantissant ainsi un remplissage fluide et sans mousse.
Q : Puis-je utiliser des vannes mécaniques pour la carbonatation à grande vitesse ?
R : Bien que cela soit possible, les vannes mécaniques sont sujettes à l'hystérésis et à des temps de réponse lents. Les lignes à grande vitesse nécessitent des systèmes automatisés basés sur PLC avec des contrôleurs PID pour maintenir les tolérances de pression strictes nécessaires à une qualité constante et à des changements rapides de recettes.
Q : Pourquoi l’azote liquide est-il utilisé dans certaines boissons énergisantes en conserve ?
R : L'azote liquide est dosé dans des boissons à faible carbonatation ou plates juste avant le sertissage. Il se dilate en gaz, pressurisant l'espace libre pour fournir une rigidité structurelle à la canette en aluminium. Cela empêche les parois minces de s'écraser pendant l'empilage et le transport des palettes.
Q : À quelle fréquence dois-je étalonner mes débitmètres massiques en ligne ?
R : Les débitmètres massiques en ligne doivent être étalonnés chaque année par un technicien certifié. Cependant, les opérateurs doivent vérifier les lectures chaque semaine par rapport aux méthodes de tests destructifs hors ligne telles que Zahm & Nagel pour s'assurer que les capteurs n'ont pas dérivé en raison du choc thermique dû aux cycles CIP.
