Investir dans des équipements de transformation laitière représente une dépense en capital à enjeux élevés. L'agrandissement d'une installation a un impact direct sur la sécurité des produits, la stabilité de la durée de conservation et la rentabilité opérationnelle à long terme. Sélection d'un Fabricant de ligne de production de lait UHT nécessite bien plus que comparer les devis initiaux d’équipement. Cela exige une évaluation rigoureuse de l'intégrité aseptique, des normes d'ingénierie et de la capacité du fournisseur à éviter les temps d'arrêt imprévus.
Ce guide fournit un cadre structuré et fondé sur des données probantes pour évaluer les fournisseurs. Vous apprendrez à évaluer l’évolutivité des équipements, l’efficacité thermique et les capacités d’automatisation. En allant au-delà des spécifications de base, vous pouvez créer un environnement de production résilient qui maximise le rendement et garantit la stérilité commerciale.
- Prioriser les dépenses opérationnelles (OpEx) : Les dépenses d'investissement initiales sont secondaires par rapport aux coûts opérationnels à long terme, notamment la récupération d'énergie, la consommation d'eau et l'efficacité du nettoyage sur place.
- Vérifier la conformité et la conception hygiénique : Sélectionnez uniquement les fabricants qui fournissent une preuve vérifiable de leur respect des normes sanitaires mondiales (par exemple, EHEDG, 3-A, FDA).
- Évaluer l'intégration et l'automatisation : L'optimal ligne de production de lait aseptique nécessite une intégration SCADA transparente, une traçabilité automatisée et une intervention manuelle minimale pour garantir la stérilité commerciale.
- Évaluer l’infrastructure après-vente : La valeur d’un fabricant dépend fortement de ses accords de niveau de service, de la disponibilité des pièces de rechange et de ses capacités de diagnostic à distance.
Définir les critères de réussite pour les équipements de transformation du lait UHT
Capacité, évolutivité et production évolutive
L'établissement d'exigences de débit précises est la première étape de la sélection Équipement de transformation du lait UHT. Vous devez définir les besoins actuels en volume en litres par heure tout en projetant l’expansion future. Faire fonctionner l'équipement de manière constante à la charge maximale accélère l'usure des composants critiques tels que les vannes d'homogénéisation et les joints d'échangeur de chaleur. À l’inverse, l’exploitation d’une ligne de grande capacité à charge partielle réduit souvent l’efficacité thermique et augmente les coûts unitaires des services publics.
Lors du dimensionnement d'un système, les ingénieurs doivent calculer la vitesse d'écoulement requise pour maintenir un écoulement turbulent (généralement un nombre de Reynolds supérieur à 4 000) à l'intérieur des échangeurs de chaleur tubulaires. Si le débit descend trop bas parce que la machine est surdimensionnée pour la production actuelle, le flux devient laminaire. Le flux laminaire provoque une répartition inégale de la chaleur, entraînant une grave brûlure du produit sur les parois des tubes et réduisant considérablement le temps de fonctionnement entre les cycles de nettoyage.
Pour assurer la pérennité de votre installation, suivez ces étapes de planification de la capacité :
- Calculez votre volume de production quotidien de référence et votre demande saisonnière de pointe.
- Déterminez la durée de fonctionnement maximale autorisée avant qu'un cycle obligatoire de nettoyage en place (CIP) ne soit requis.
- Spécifiez une conception de skid modulaire qui permet l’ajout physique de tubes de maintien parallèles ou de sections de chauffage régénératives supplémentaires sans nécessiter une révision complète du système.
- Assurez-vous que les collecteurs de services publics (vapeur, eau glacée, air comprimé) sont dimensionnés pour la capacité future projetée, et pas seulement pour l'installation initiale.
Flexibilité du portefeuille multi-produits
Les usines laitières modernes transforment rarement un seul produit. Votre équipement doit gérer différentes qualités de lait cru, teneurs en matières grasses et viscosités. Le système devrait assurer une transition efficace entre le lait UHT standard, les boissons laitières aromatisées et les alternatives végétales comme le lait d’avoine ou d’amande.
Les protéines végétales présentent des défis de transformation distincts. Ils provoquent souvent des taux d'encrassement plus élevés dans les échangeurs de chaleur et nécessitent des pressions d'homogénéisation spécifiques pour empêcher la sédimentation des fibres. Le lait d'avoine, par exemple, contient des bêta-glucanes qui peuvent gélatiniser si le profil de chauffage n'est pas contrôlé avec précision, entraînant des chutes de pression massives dans la section de chauffage.
Évaluez comment le fabricant conçoit ses tubes de maintien et ses profils de chauffage pour gérer la gélatinisation de l'amidon et la dénaturation des protéines dans divers portefeuilles de produits. Un système robuste comprendra des pompes de synchronisation à vitesse variable et des vannes de contre-pression réglables pour s'adapter à des liquides aux propriétés rhéologiques très différentes.
Comparaison des caractéristiques de transformation par type de produit | Type de produit | Potentiel d'encrassement | Durée d'exécution typique avant CIP | Exigence d'homogénéisation |
| Lait de vache standard (3,5% de matière grasse) | Modéré | 8 à 12 heures | Norme en amont |
| Boissons laitières riches en protéines | Élevé | 6 à 8 heures | Aseptique en aval |
| Lait d'avoine (à base de plantes) | Très élevé (gélatinisation de l'amidon) | 4 à 6 heures | Haute pression / double étage |
| Lait d'amande (à base de plantes) | Faible à modéré | 10 à 14 heures | Norme en amont |
Objectifs de durée de conservation, de contrôle de la température et de stérilité commerciale
La stérilité commerciale n'est pas négociable. La chaîne de transformation doit maintenir des contrôles précis de la température, en maintenant généralement le produit entre 135°C et 144°C pendant 2 à 4 secondes. La marge d’erreur acceptable est pratiquement nulle. Même des baisses de température mineures peuvent compromettre la stabilité microbiologique, entraînant une détérioration des produits et des rappels coûteux.
Les ingénieurs mesurent cette efficacité de stérilisation à l'aide des valeurs F0, qui calculent le temps équivalent à une température de référence nécessaire pour atteindre une réduction logarithmique spécifique des spores bactériennes cibles (telles que Geobacillus stearothermophilus). Le fabricant doit fournir des calculs de létalité validés prouvant que la longueur des tubes de retenue et les débits garantissent la valeur F0 requise dans toutes les conditions de fonctionnement.
Évaluer la stabilité chimique et physique du lait après traitement. Un traitement thermique approprié, combiné à une désaération et une homogénéisation efficaces, garantit au produit une durée de conservation ambiante ciblée allant de 3 à 12 mois sans séparation des graisses ni dégradation de la saveur. La section de refroidissement doit rapidement faire descendre la température du produit en dessous de 25°C pour arrêter la réaction de Maillard, empêchant ainsi le lait de développer une teinte brune ou un mauvais goût caramélisé.
Catégorisation des fournisseurs d'usines laitières UHT : partenaires de systèmes clés en main par rapport aux intégrateurs de composants
Fournisseurs d'usines laitières UHT clé en main de bout en bout
Partenariat avec une société globale Fournisseur d'usines laitières UHT offre un point de responsabilité unique. Ces fabricants offrent une intégration système garantie, un logiciel de contrôle unifié et des tests d'acceptation en usine coordonnés. Cette approche minimise le risque d'erreurs de communication entre les différents modules de traitement.
Au cours du test d'acceptation en usine (FAT), un fournisseur clé en main assemblera la ligne entière dans ses installations, effectuera des essais à l'eau et vérifiera toute la logique du PLC avant l'expédition. Cela réduit considérablement le temps de mise en service dans votre usine. De plus, le test d'acceptation sur site (SAT) est rationalisé car une seule équipe d'ingénierie est responsable de l'ensemble du flux de processus, de la réception du lait cru au réservoir tampon aseptique.
Cependant, les solutions clé en main nécessitent souvent une prime initiale plus élevée. Vous pouvez également être confronté à une dépendance vis-à-vis d'un fournisseur concernant les pièces de rechange exclusives et les mises à jour logicielles, ce qui peut limiter la flexibilité si vous préférez des équipements auxiliaires spécifiques d'autres marques. La mise à niveau ultérieure d'un seul composant peut nécessiter des correctifs logiciels coûteux de la part du fournisseur clé en main d'origine.
Fabricants de composants spécialisés et intégrateurs personnalisés
Travailler avec des intégrateurs personnalisés vous permet de sélectionner les meilleures unités individuelles de leur catégorie. Vous pouvez vous procurer un homogénéisateur haute pression auprès d’un fournisseur spécialisé et un échangeur de chaleur tubulaire auprès d’un autre. Cette stratégie peut optimiser des étapes de traitement spécifiques et potentiellement réduire les coûts d’investissement initiaux.
L'inconvénient réside dans une intégration complexe. Le partage des responsabilités en cas de panne d’équipement complique le dépannage. Si le réservoir aseptique perd de la pression, le fabricant du réservoir pourrait blâmer la pompe d'alimentation du stérilisateur, tandis que le fabricant du stérilisateur blâmerait le pare-air stérile du réservoir. Les systèmes d'automatisation fragmentés augmentent le risque d'erreurs de communication API, ce qui nécessite des ingénieurs en automatisation sur site hautement qualifiés pour maintenir un fonctionnement transparent et gérer les échanges numériques complexes entre les différents centres de machines.
Dimensions d'évaluation technique pour une ligne de production de lait aseptique
Efficacité thermique, chauffage direct ou indirect et taux de récupération de chaleur
Le choix entre l’UHT Direct (injection ou infusion de vapeur) et l’UHT Indirect (échangeurs thermiques tubulaires ou à plaques) impacte à la fois la qualité du produit et la consommation des services publics. Le chauffage direct permet des changements de température rapides, minimisant la dénaturation des protéines de lactosérum et préservant un profil de goût plus frais. Cependant, il consomme beaucoup plus d’énergie et nécessite de la vapeur de qualité culinaire, ce qui nécessite un traitement spécialisé de l’eau d’alimentation des chaudières.
Les systèmes de chauffage indirect sont la norme pour la plupart des procédés de transformation du lait en raison de leur efficacité énergétique. Évaluer les capacités de chauffage régénératif du fabricant. Les échangeurs de chaleur tubulaires de haute qualité doivent atteindre une efficacité de récupération de chaleur d'au moins 90 %. Dans un système régénératif, le lait chaud et stérilisé préchauffe le lait cru froid entrant. Cet échange thermique réduit considérablement la quantité de vapeur fraîche requise pour la section de chauffage finale et réduit la demande en eau glacée dans la section de refroidissement finale.
Technologies de chauffage UHT direct ou indirect | Caractéristique | UHT directe (injection/infusion de vapeur) | UHT indirect (tubulaire/plaque) |
| Taux de chauffage | Instantané (Fraction de seconde) | Progressive (plusieurs secondes) |
| Profil de saveur du produit | Excellent (saveur cuite minimale) | Bon (Léger goût cuit possible) |
| Consommation d'énergie | Élevé | Faible (potentiel de régénération élevé) |
| Exigences des utilitaires | La vapeur de qualité culinaire est essentielle | Vapeur d'usine standard acceptable |
| Coût en capital | Élevé (nécessite un récipient de refroidissement flash) | Modéré |
Modules de traitement en amont et en aval
L’efficacité des modules auxiliaires de base détermine les performances globales de la ligne. Les dégazeurs doivent éliminer efficacement l’oxygène dissous pour empêcher l’oxydation des arômes et protéger les surfaces de transfert de chaleur d’un encrassement rapide. Un récipient de désaération sous vide installé avant la section de chauffage finale extrait les gaz non condensables du produit, ce qui empêche les bulles d'air d'isoler les tubes de l'échangeur de chaleur.
Le placement de l'homogénéisateur est essentiel. L'homogénéisation en amont (côté pasteurisé) est courante, mais une homogénéisation en aval (côté aseptique) est souvent requise pour les produits sujets à l'agrégation des protéines après chauffage. Les homogénéisateurs en aval nécessitent des conceptions aseptiques spécialisées, notamment des barrières de vapeur stériles sur les pistons pour empêcher les bactéries environnementales d'être attirées dans la zone de produit stérile pendant le mouvement arrière du piston. Évaluez les plages de pression de fonctionnement et la durée de vie des vannes d'homogénéisation, car ce sont des éléments nécessitant beaucoup d'entretien.
Les réservoirs tampons aseptiques constituent un tampon crucial entre le traitement et le conditionnement. Examinez la conception des vannes à barrière stérile, des systèmes de maintien de pression et des protocoles de nettoyage automatisés. Le réservoir doit maintenir une surpression constante d'air stérile (généralement autour de 0,5 à 1,0 bar) pour garantir que toute fuite microscopique pousse le produit vers l'extérieur plutôt que de laisser entrer l'air ambiant non stérile.
Interface aseptique et intégration de machines d’emballage
Le lien physique de transfert entre le stérilisateur et la remplisseuse aseptique est une zone à haut risque de contamination. Évaluez les interfaces de stérilisation chimique, telles que la vapeur de peroxyde d'hydrogène ou les traitements UV, utilisées pour maintenir la limite stérile aux points de connexion.
Le système doit gérer efficacement les fluctuations de pression. Lors des arrêts d'urgence de la machine d'emballage, la ligne de traitement doit utiliser des boucles de recirculation du produit ou un déplacement d'eau stérile pour empêcher le produit de brûler dans les échangeurs de chaleur et éviter un arrêt complet de la ligne. Une matrice de vannes de blocage et de purge bien conçue détournera en toute sécurité le produit vers un réservoir de reprise tout en maintenant la limite stérile de la conduite d'alimentation du remplisseur.
Automatisation, contrôles et traçabilité de l'Industrie 4.0
Les systèmes PLC et SCADA avancés sont obligatoires pour la surveillance en ligne des points de contrôle critiques. Le logiciel doit fournir un enregistrement électronique des données conforme aux normes réglementaires strictes, telles que 21 CFR Part 11, garantissant une traçabilité complète de chaque lot de production. Les opérateurs ne doivent pas pouvoir modifier manuellement les températures de stérilisation sans déclencher un événement de sécurité enregistré.
Évaluez la programmation du fabricant pour les protocoles automatisés de stérilisation sur place (SIP) et de nettoyage sur place (CIP). Recherchez des capacités de diagnostic, des capteurs de maintenance prédictive et une intégration transparente avec les systèmes de planification des ressources de l'entreprise de votre installation pour optimiser la planification de la production. Les algorithmes de maintenance prédictive peuvent surveiller les vibrations des moteurs d'homogénéisateur ou la chute de pression dans un échangeur de chaleur, alertant les équipes de maintenance pour qu'elles remplacent les pièces avant qu'une panne catastrophique ne se produise au cours d'un cycle de production.
Conception hygiénique, soudage sanitaire et conformité réglementaire
Une conception hygiénique stricte empêche l’hébergement microbiologique. Vérifiez l’élimination des points morts dans toutes les configurations de tuyauterie. Un point mort est toute branche dans la tuyauterie où le produit peut stagner, empêchant les fluides CIP d'atteindre la vitesse nécessaire pour un nettoyage correct. La norme industrielle stipule qu’une branche ne doit pas dépasser une longueur de 1,5 fois son diamètre.
Toutes les surfaces en contact avec le produit doivent être en acier inoxydable 316L et le fabricant doit utiliser des normes de soudage sanitaire orbital pour garantir des joints lisses et sans crevasses. La finition de la surface interne (valeur Ra) doit être polie à moins de 0,8 micromètres. Exigez des certifications documentées d'organismes mondiaux reconnus, tels que l'EHEDG, les normes sanitaires 3-A ou la conformité FDA, validant la conception sanitaire de l'équipement.

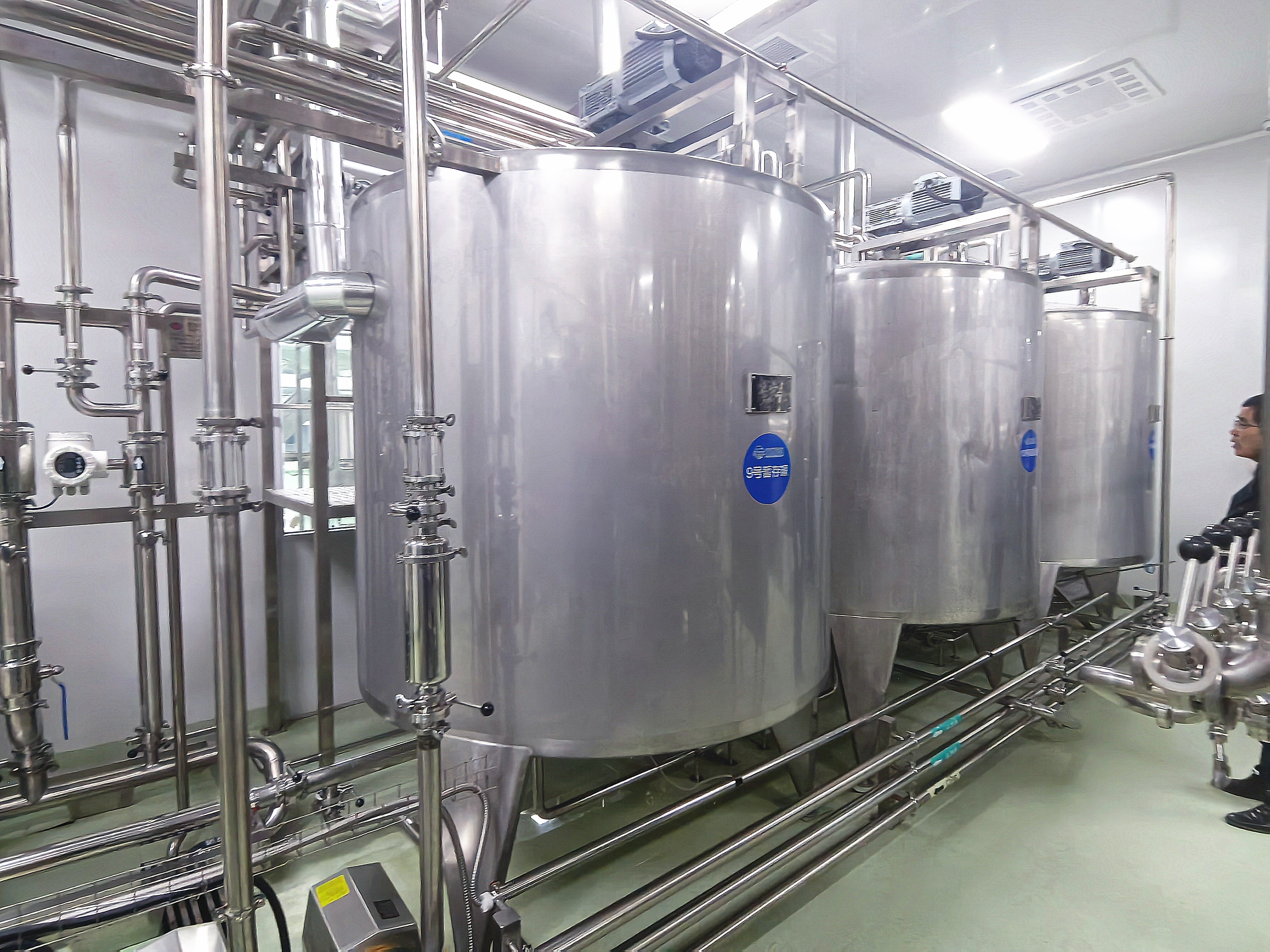

Optimisation de l’empreinte et intégration des infrastructures de services publics
Évaluez l’aménagement physique et les contraintes d’espace de votre installation. Comparez les conceptions modulaires compactes montées sur patins avec les configurations de tuyauterie entièrement décentralisées sur site. Les systèmes montés sur patins réduisent le temps d'installation et l'encombrement, mais peuvent restreindre l'accès pour la maintenance. Assurez-vous qu'il y a un espace suffisant autour de l'homogénéisateur pour tirer les pistons et autour des échangeurs de chaleur pour extraire les tubes lors des inspections annuelles.
Analysez minutieusement les exigences des services publics. Assurez-vous que votre installation peut fournir l’air comprimé, l’eau réfrigérée, la qualité de vapeur et la charge électrique requis par la ligne proposée sans nécessiter de mises à niveau massives de l’infrastructure. Une matrice détaillée de consommation des services publics fournie par le fabricant est essentielle pour dimensionner les capacités de votre chaudière et de votre tour de refroidissement.
Évaluation des coûts du cycle de vie et des compromis de valeur
Modélisation CapEx vs OpEx
Les coûts à long terme dictent la valeur réelle de l'équipement. Créez un modèle prenant en compte les évaluations d'efficacité énergétique, la consommation d'eau, l'utilisation de produits chimiques pendant le CIP et l'utilisation des consommables sur un cycle de vie de 10 à 15 ans. Une machine moins chère qui consomme trop de vapeur effacera rapidement toute économie de capital initiale. Demandez au fabricant des chiffres de consommation d'utilité garantis, en demandant spécifiquement les kilogrammes de vapeur et les litres d'eau nécessaires pour traiter 1 000 litres de lait.
Fréquence de maintenance et approvisionnement en pièces de rechange
Évaluez le compromis entre les composants standard du commerce et les pièces propriétaires. Les pièces standard facilitent l’approvisionnement local et réduisent les coûts. Les pièces exclusives peuvent garantir des performances supérieures mais comportent un risque de retards d'expédition et de prix plus élevés.
Analyser les calendriers de maintenance préventive recommandés par le fabricant. Comprenez la durée de vie des pièces d'usure, telles que les pistons d'homogénéisateur, les garnitures mécaniques des pompes centrifuges et les joints de vannes. Calculez leur impact sur la disponibilité annuelle. Un système qui nécessite une journée complète d'arrêt chaque mois pour le remplacement des joints est nettement plus coûteux à exploiter qu'un système nécessitant une maintenance trimestrielle.
Perte de rendement, récupération des produits et réduction des déchets
Examinez l'efficacité du système pour minimiser les pertes de produit lors du démarrage, de l'arrêt et des changements de CIP. Des techniques avancées de déplacement de l'eau et des capteurs de détection d'interface précis (utilisant la conductivité ou la densité optique) réduisent le volume de lait évacué vers les égouts. La technologie des vannes anti-mélange permet une production et un nettoyage simultanés dans différentes zones de l'usine, améliorant directement le rendement et réduisant les coûts de traitement des effluents.
Conclusion
- Demandez des données détaillées sur la consommation des services publics (vapeur, eau, électricité pour 1 000 L de produit) pour modéliser avec précision les coûts opérationnels à long terme.
- Vérifiez les certifications de conception sanitaire du fabricant et demandez de la documentation sur leurs procédures de soudage orbital et leurs normes de finition de surface.
- Vérifiez l'infrastructure de service du fournisseur, en vérifiant spécifiquement ses temps de réponse garantis pour l'assistance à l'automatisation à distance et la livraison locale de pièces de rechange.
- Spécifiez des conceptions d'équipement modulaires qui permettent l'ajout physique de sections de chauffage ou de tubes de maintien pour s'adapter aux futures expansions de capacité.
FAQ
Q : Quelle est la durée de vie typique d’une ligne de transformation du lait UHT ?
R : Avec une maintenance préventive rigoureuse, le remplacement rapide des pièces d'usure et le respect des procédures d'exploitation standard, une chaîne de traitement de haute qualité fonctionne généralement efficacement pendant 15 à 20 ans.
Q : À quelle fréquence l’équipement nécessite-t-il des cycles de nettoyage en place ?
R : La fréquence CIP dépend du produit et de la méthode de chauffage. Le lait standard traité par chauffage indirect nécessite généralement un CIP toutes les 8 à 12 heures de fonctionnement continu en raison de l'encrassement protéique.
Q : L’équipement de pasteurisation standard peut-il être mis à niveau vers l’UHT ?
R : Non. Le traitement UHT nécessite des pressions nominales nettement plus élevées, des tubes de maintien aseptiques spécialisés et des conceptions de barrière stérile que les pasteurisateurs standards ne possèdent tout simplement pas.
Q : Quelle est la différence entre le chauffage direct et indirect ?
R : Le chauffage direct injecte de la vapeur directement dans le lait pour un chauffage rapide, préservant ainsi la saveur mais utilisant plus d'énergie. Le chauffage indirect utilise des échangeurs de chaleur, ce qui est plus économe en énergie mais soumet le lait à chauffer un peu plus longtemps.
Q : Pourquoi l’homogénéisation en aval est-elle parfois préférée ?
R : L'homogénéisation en aval, située après la section de chauffage, brise les amas de protéines qui peuvent se former lors du traitement à ultra haute température, garantissant ainsi une texture plus lisse et empêchant la sédimentation dans le produit final.
